Кабельные лотки

Цена, руб: По запросу
Запросить цену
у менеджера
  • Отсрочка платежа
    до 60 дней
  • Поставка от одного дня
  • Гарантия до 3-х
    лет
Запросить коммерческое предложение

Ответим в течение 15 минут

Лотки прямые

Лотки прямые тип ЛМГ

Технические характеристики лотка ЛМГ
Размеры изготавливаемой продукции
Размеры L, H, W, а
Ширина min 25
Ширина max 600
Высота min 25
Высота max 200
L 2000, 2500, 3000
Возможно индивидуальное изготовление.
Комплектация к лотку ЛМГ
Соединитель СЛ24 2 шт
Комплект метизов


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
ЛМГ 50х25 2000 135,61 159,54 173,62
ЛМГ 50х25 2500 169,51 199,43 217,02
ЛМГ 50х50 2000 163,05 204,24 229,41
ЛМГ 50х50 2500 203,82 255,31 286,77
ЛМГ 60х40 2000 164,55 205,68 232,68 257,75
ЛМГ 60х40 2500 205,68 257,11 290,86 322,19
ЛМГ 75х50 2000 172,23 221,75 247,51 276,24
ЛМГ 75х50 2500 215,29 277,19 309,39 345,30
ЛМГ 100х25 2000 166,64 208,31 231,13 256,58
ЛМГ 100х25 2500 208,30 260,39 288,92 320,72
ЛМГ 100х50 2000 177,70 237,74 267,02 299,62 348,52
ЛМГ 100х50 2500 222,13 297,18 333,77 374,52 435,65
ЛМГ 100х65 2000 195,48 259,50 293,52 331,43 379,16
ЛМГ 100х65 2500 244,36 324,37 366,89 414,29 473,94
ЛМГ 100х100 2000 242,22 302,79 345,55 393,16 464,55
ЛМГ 100х100 2500 302,78 378,49 431,95 491,46 580,69
ЛМГ 150х50 2000 280,09 317,89 359,95 423,06
ЛМГ 150х50 2500 350,11 397,36 449,94 528,82
ЛМГ 150х65 2000 302,79 345,55 393,15 464,55
ЛМГ 150х65 2500 378,49 431,95 491,44 580,69
ЛМГ 150х100 2000 336,18 386,24 441,96 525,55
ЛМГ 150х100 2500 420,23 482,80 552,46 656,94
ЛМГ 200х50 2000 313,48 358,58 408,78 484,09
ЛМГ 200х50 2500 391,86 448,22 510,98 605,11
ЛМГ 200х65 2000 310,77 386,24 441,97 525,55
ЛМГ 200х65 2500 388,47 482,80 552,47 656,94
ЛМГ 200х100 2000 369,55 426,93 490,79 586,62
ЛМГ 200х100 2500 461,94 533,66 613,50 733,28
ЛМГ 250х50 2000 346,86 399,26 457,60 545,10
ЛМГ 250х50 2500 433,58 499,07 572,01 681,37
ЛМГ 250х65 2000 369,55 426,93 490,79 586,62
ЛМГ 250х65 2500 461,94 533,66 613,50 733,28
ЛМГ 250х100 2000 436,81 507,35 543,52 703,73
ЛМГ 250х100 2500 546,01 634,19 679,40 879,66
ЛМГ 300х50 2000 409,34 473,86 506,42 653,49
ЛМГ 300х50 2500 511,68 592,32 633,03 816,86
ЛМГ 300х65 2000 433,93 503,84 539,62 698,45
ЛМГ 300х65 2500 542,42 629,80 674,52 873,07
ЛМГ 300х100 2000 472,96 551,43 592,35 769,85
ЛМГ 300х100 2500 591,21 689,29 740,44 962,31
ЛМГ 400х50 2000 480,36 562,01 604,07 785,73
ЛМГ 400х50 2500 600,46 702,52 755,09 982,16
ЛМГ 400х65 2000 623,35 723,88 874,69
ЛМГ 400х65 2500 779,19 904,85 1093,37
ЛМГ 400х100 2000 800,46 924,56 1110,70
ЛМГ 400х100 2500 1000,58 1155,71 1388,38
ЛМГ 500х50 2000 800,46 924,56 1110,70
ЛМГ 500х50 2500 1000,58 1155,71 1388,38
ЛМГ 500х65 2000 830,99 961,18 1156,48
ЛМГ 500х65 2500 1038,75 1201,49 1445,60
ЛМГ 500х100 2000 902,19 1046,62 1263,28
ЛМГ 500х100 2500 1127,75 1308,27 1579,09
ЛМГ 600х50 2000 1046,73 1263,31
ЛМГ 600х50 2500 1308,41 1579,14
ЛМГ 600х65 2000 1083,24 1309,05
ЛМГ 600х65 2500 1354,05 1636,31
ЛМГ 600х100 2000 1149,14 1391,44
ЛМГ 600х100 2500 1436,43 1739,30

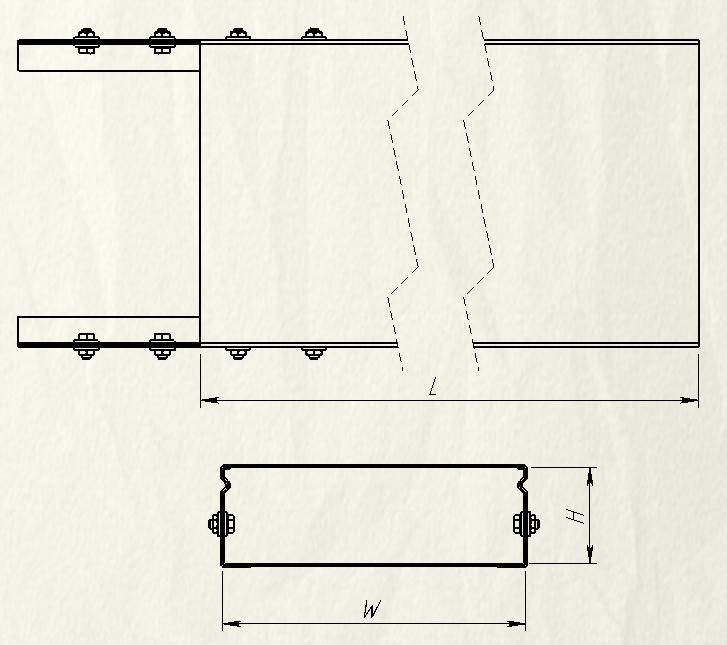

Чертеж

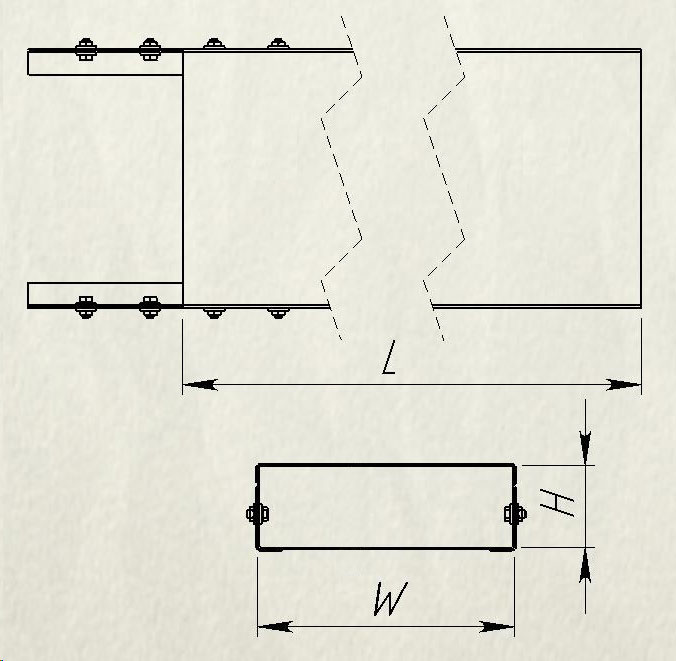

Чертеж лотка ЛМГ

Лотки прямые тип ЛМ

Технические характеристики лотка ЛМ
Размеры изготавливаемой продукции
Размеры L, H, W, а
Ширина W min 25
Ширина W max 600
Высота H min 25
Высота H max 200
L 2000, 2500, 3000
Возможно индивидуальное изготовление.
Комплектация
Соединитель СЛ240 2 шт
Комплект метизов


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
ЛМ 50х25 2000 138,38 162,80 177,16
ЛМ 50х25 2500 167,78 203,50 221,44
ЛМ 50х50 2000 166,38 208,41 234,10 259,83
ЛМ 50х50 2500 201,73 259,99 292,63 324,80
ЛМ 60х40 2000 167,90 209,88 237,43 263,02
ЛМ 60х40 2500 203,58 262,25 295,70 328,77
ЛМ 75х50 2000 175,74 226,27 252,55 281,87
ЛМ 75х50 2500 213,08 282,86 315,66 352,34
ЛМ 100х25 2000 170,04 212,56 235,85 261,81
ЛМ 100х25 2500 206,17 265,70 294,81 320,72
ЛМ 100х50 2000 181,33 242,59 272,47 305,73 355,63
ЛМ 100х50 2500 225,63 300,21 323,56 370,60 431,20
ЛМ 100х65 2000 199,47 264,79 299,51 338,19 386,90
ЛМ 100х65 2500 248,52 314,44 355,68 410,06 469,10
ЛМ 100х100 2000 247,17 308,97 352,60 401,19 474,03
ЛМ 100х100 2500 295,99 386,21 418,72 486,43 574,76
ЛМ 150х50 2000 285,80 324,37 367,30 431,69
ЛМ 150х50 2500 346,00 385,18 459,12 523,43
ЛМ 150х65 2000 308,97 352,60 401,17 474,03
ЛМ 150х65 2500 386,21 440,75 501,40 592,53
ЛМ 150х100 2000 343,03 394,12 450,98 536,28
ЛМ 150х100 2500 428,81 492,65 563,74 670,35
ЛМ 200х50 2000 319,88 365,89 417,12 493,97
ЛМ 200х50 2500 399,84 457,36 521,40 617,46
ЛМ 200х65 2000 317,11 394,12 450,99 536,28
ЛМ 200х65 2500 396,39 492,65 563,74 670,35
ЛМ 200х100 2000 377,10 435,64 500,81 598,58
ЛМ 200х100 2500 471,37 539,55 621,66 748,23
ЛМ 250х50 2000 353,93 407,41 466,95 556,23
ЛМ 250х50 2500 442,42 509,26 583,68 695,29
ЛМ 250х65 2000 377,10 435,64 500,81 598,58
ЛМ 250х65 2500 471,37 544,55 626,02 748,23
ЛМ 250х100 2000 445,72 517,71 554,61 718,09
ЛМ 250х100 2500 557,15 647,13 693,27 897,62
ЛМ 300х50 2000 417,69 483,52 516,76 666,83
ЛМ 300х50 2500 522,11 604,42 645,94 833,53
ЛМ 300х65 2000 442,78 514,12 550,62 712,71
ЛМ 300х65 2500 553,47 642,65 686,70 890,88
ЛМ 300х100 2000 482,62 562,68 604,44 785,55
ЛМ 300х100 2500 603,27 703,36 755,56 972,41
ЛМ 400х50 2000 490,16 573,48 616,40 801,76
ЛМ 400х50 2500 612,71 716,85 770,49 1002,20
ЛМ 400х65 2000 543,94 636,07 738,65 892,54
ЛМ 400х65 2500 645,72 755,08 876,85 1059,52
ЛМ 400х100 2000 703,08 816,80 943,43 1133,37
ЛМ 400х100 2500 878,86 1021,00 1178,29 1416,72
ЛМ 500х50 2000 703,08 816,80 943,43 1133,37
ЛМ 500х50 2500 878,86 1021,00 1178,29 1416,72
ЛМ 500х65 2000 728,63 847,95 980,80 1180,08
ЛМ 500х65 2500 910,78 1059,94 1226,00 1475,10
ЛМ 500х100 2000 788,24 920,60 1067,98 1289,06
ЛМ 500х100 2500 985,31 1150,76 1334,98 1611,31
ЛМ 600х50 2000 788,24 920,60 1068,09 1289,09
ЛМ 600х50 2500 985,31 1150,76 1335,25 1611,31
ЛМ 600х65 2000 813,78 951,73 1105,35 1335,76
ЛМ 600х65 2500 1017,23 1189,67 1381,68 1620,83
ЛМ 600х100 2000 1007,78 1172,60 1419,83
ЛМ 600х100 2500 1259,73 1465,76 1774,79


Чертеж

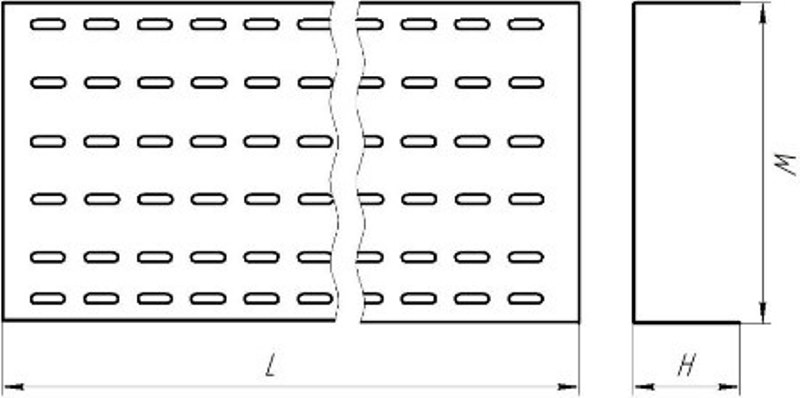

Чертеж лотка ЛМ

Лотки прямые тип ЛНМЗ

Технические характеристики лотка ЛНМЗ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а
Ширина min 25
Ширина max 600
Высота min 25
Высота max 200
L 2000, 2500, 3000
Возможно индивидуальное изготовление.
Комплектация
Соединитель СЛ240 2 шт
Комплект метизов


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
ЛНМЗ 50х25 2000 160,93 183,86 201,84 221,23
ЛНМЗ 50х25 201,16 229,83 252,29 276,53
ЛНМЗ 50х50 2000 171,51 219,49 242,90 270,97
ЛНМЗ 50х50 2500 214,39 274,36 303,62 338,72
ЛНМЗ 100х50 2000 192,56 251,07 285,62 319,82 364,43
ЛНМЗ 100х50 2500 240,70 313,84 357,03 399,77 455,54
ЛНМЗ 100х65 2000 221,00 271,09 308,02 349,14 399,60
ЛНМЗ 100х65 2500 276,25 338,87 385,03 436,43 459,54
ЛНМЗ 100х100 2000 253,16 317,87 365,03 417,54 481,67
ЛНМЗ 100х100 2500 316,46 397,34 456,28 521,92 602,09
ЛНМЗ 200х50 2000 317,87 365,03 417,54 481,67
ЛНМЗ 200х50 2500 397,34 456,28 521,92 602,09
ЛНМЗ 200х65 2000 337,89 387,63 446,85 516,85
ЛНМЗ 200х65 2500 422,36 484,54 558,56 646,05
ЛНМЗ 200х100 2000 384,66 446,44 515,23 598,91
ЛНМЗ 200х100 2500 480,83 558,06 644,04 748,64
ЛНМЗ 300х50 2000 384,66 446,44 515,23 598,91
ЛНМЗ 300х50 2500 480,83 558,06 644,04 748,64
ЛНМЗ 300х65 2000 404,70 470,87 544,54 634,10
ЛНМЗ 300х65 2500 505,87 588,59 680,68 792,63
ЛНМЗ 300х100 2000 491,59 572,14 662,18 787,93
ЛНМЗ 300х100 2500 614,49 715,18 827,72 984,91
ЛНМЗ 400х50 2000 492,68 584,63 662,61 788,05
ЛНМЗ 400х50 2500 615,85 730,79 828,27 985,07
ЛНМЗ 400х65 2000 519,09 608,60 703,76 821,64
ЛНМЗ 400х65 2500 648,87 760,75 879,70 1027,05
ЛНМЗ 400х100 2000 717,14 833,13 962,30 1156,03
ЛНМЗ 400х100 2500 896,43 1041,42 1202,87 1445,05
ЛНМЗ 500х50 2000 713,95 818,59 949,39 1134,69
ЛНМЗ 500х50 2500 892,44 1023,24 1186,74 1418,36
ЛНМЗ 500х65 2000 730,30 851,29 991,90 1193,55
ЛНМЗ 500х65 2500 912,88 1064,11 1239,88 1491,94
ЛНМЗ 500х100 2000 790,25 935,22 1068,20 1293,83
ЛНМЗ 500х100 2500 987,81 1169,03 1335,25 1617,29
ЛНМЗ 600х50 2000 790,25 935,22 1068,20 1293,83
ЛНМЗ 600х50 2500 987,81 1169,03 1335,25 1617,29
ЛНМЗ 600х65 2000 803,54 951,73 1105,26 1340,70
ЛНМЗ 600х65 2500 1004,42 1189,67 1381,58 1675,88
ЛНМЗ 600х100 2000 1013,70 1179,38 1438,80
ЛНМЗ 600х100 2500 1267,13 1474,23 1798,50


Чертеж

Чертеж лотка ЛМГ

Лотки прямые тип ЛПМЗ

Технические характеристики лотка ЛПМЗ
Размеры изготавливаемой продукции
Размеры L, H, W, а
Ширина min 25
Ширина max 600
Высота min 25
Высота max 200
L 2000, 2500, 3000
Возможно индивидуальное изготовление.
Комплектация
Соединитель СЛ240 2 шт
Комплект метизов


Типоразмеры ЛПМЗ

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
ЛПМЗ 50х25 2000 163,58 187,00 205,29 225,74
ЛПМЗ 50х25 2500 204,47 233,75 256,62 282,18
ЛПМЗ 50х50 2000 173,99 215,50 248,73 279,48
ЛПМЗ 50х50 2500 217,49 269,38 310,91 349,35
ЛПМЗ 100х50 2000 196,37 256,03 288,33 326,15 371,13
ЛПМЗ 100х50 2500 245,47 320,03 360,41 407,69 463,91
ЛПМЗ 100х65 2000 225,38 276,47 314,13 356,05 407,52
ЛПМЗ 100х65 2500 281,72 345,58 392,66 445,06 509,40
ЛПМЗ 100х100 2000 258,17 324,16 374,59 426,07 491,21
ЛПМЗ 100х100 2500 322,71 405,20 468,24 532,58 614,01
ЛПМЗ 200х50 2000 324,16 372,26 425,80 490,71
ЛПМЗ 200х50 2500 405,20 465,32 532,25 613,39
ЛПМЗ 200х65 2000 344,58 397,16 455,69 527,08
ЛПМЗ 200х65 2500 430,72 496,45 569,61 658,85
ЛПМЗ 200х100 2000 392,28 455,28 525,43 610,77
ЛПМЗ 200х100 2500 490,35 569,10 656,79 763,47
ЛПМЗ 300х50 2000 392,28 455,37 525,71 611,02
ЛПМЗ 300х50 2500 490,35 569,21 657,14 763,77
ЛПМЗ 300х65 2000 425,65 480,20 555,32 646,65
ЛПМЗ 300х65 2500 532,06 600,25 694,16 808,32
ЛПМЗ 300х100 2000 496,11 580,47 674,19 787,93
ЛПМЗ 300х100 2500 620,14 725,59 842,73 984,91
ЛПМЗ 400х50 2000 496,11 580,47 674,19 787,93
ЛПМЗ 400х50 2500 620,14 725,59 842,73 984,91
ЛПМЗ 400х65 2000 529,15 618,26 717,74 837,70
ЛПМЗ 400х65 2500 661,44 772,82 897,18 1047,12
ЛПМЗ 400х100 2000 716,77 799,79 942,02 1106,06
ЛПМЗ 400х100 2500 895,97 999,74 1177,53 1382,57
ЛПМЗ 500х50 2000 716,74 799,79 942,02 1106,06
ЛПМЗ 500х50 2500 895,93 999,74 1177,53 1382,57
ЛПМЗ 500х65 2000 742,79 829,93 979,16 1151,24
ЛПМЗ 500х65 2500 928,49 1037,41 1223,95 1439,05
ЛПМЗ 500х100 2000 803,54 900,21 1065,76 1256,68
ЛПМЗ 500х100 2500 1004,42 1125,26 1332,20 1570,85
ЛПМЗ 600х50 2000 803,54 900,21 1065,76 1256,68
ЛПМЗ 600х50 2500 1004,42 1125,26 1332,20 1570,85
ЛПМЗ 600х65 2000 829,59 930,33 1102,88 1301,87
ЛПМЗ 600х65 2500 1036,98 1162,91 1378,61 1627,35
ЛПМЗ 600х100 2000 876,46 984,55 1169,70 1383,21
ЛПМЗ 600х100 2500 1095,57 1230,70 1462,13 1729,01


Чертеж

Чертеж лотка ЛМГ

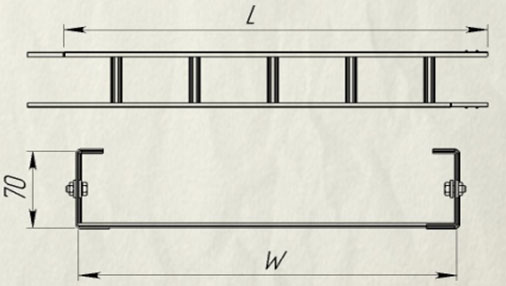

Лотки лестничные

Лотки лестничные

Размеры изготавливаемой продукции
Размеры Д, Ш, В, а
Ширина min 100
Ширина max 500
Высота 50 и 70
L 2000
Толщина металла
1,2 и 1,5мм
Возможно индивидуальное изготовление
Комплектация
Комплект метизов


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
НЛ20-П1,87 УТ2,5 50 343,96 372,006
НЛ20-П1,87 УТ2,5 70 381,794 416,838
НЛ30-П1,87 УТ2,5 50 359,002 384,007
НЛ30-П1,87 УТ2,5 70 398,493 416,358
НЛ40-П1,87 УТ2,5 50 371,036 400,575
НЛ40-П1,87 УТ2,5 70 411,857 444,873
НЛ50-П1,87 УТ2,5 50 430,027
НЛ50-П1,87 УТ2,5 70 479,6


Чертеж

Чертеж лотка лестничного

Лотки угловые

Лоток КСГ 45 (135)

Технические характеристики лотка КСГ 45 (135)
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 120
b 85
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт

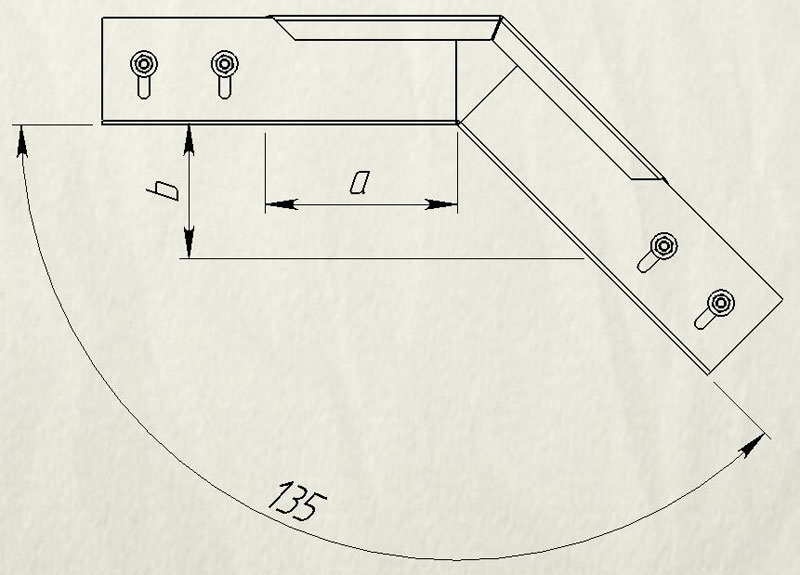

Чертеж

Чертеж лотка КСГ

Лотки угловые тип КСГ

Технические характеристики лотка КСГ 90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 150 290 400
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Чертеж

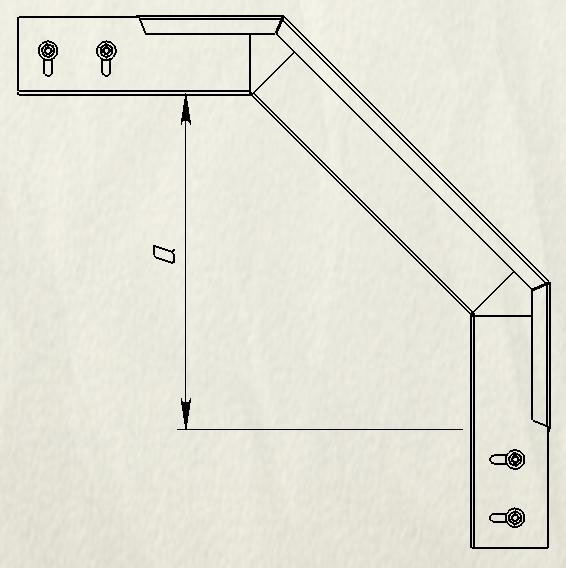

Чертеж лотка КСГ

Лотки угловые тип КС

Технические характеристики лотка КС 45 (135)
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 120
b 85
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КП/КС 50 (45°) 25 70,10 84,28 85,03 85,98
50 92,87 93,93 100,73 109,40
КП/КС 60 (45°) 40 92,87 93,93 100,73 109,40
КП/КС 75 (45°) 50 94,09 95,35 102,56 111,64
65 98,97 100,21 108,48 119,05
КП/КС 100 (45°) 50 101,77 102,89 111,09 121,52 131,94
65 103,55 107,99 117,31 129,28 141,26
100 99,98 119,88 131,79 147,46 163,01
КП/КС 150 (45°) 50 108,88 118,40 130,66 142,91
65 113,98 124,61 138,42 152,23
100 125,87 139,11 156,55 173,96
КП/КС 200 (45°) 50 130,54 142,84 169,99 174,85
65 136,33 149,91 178,39 185,44
100 149,84 166,38 197,99 210,14
КП/КС 250 (45°) 50 175,82 193,48 230,23 239,76
65 183,22 202,50 240,98 253,31
100 200,52 223,59 266,07 284,93
КП/КС 300 (45°) 50 184,53 204,10 242,87 255,69
65 191,94 213,13 253,63 269,24
100 209,24 234,22 278,72 300,87
КП/КС 400 (45°) 50 252,47 281,69 335,22 359,47
65 261,72 292,98 348,65 376,41
100 283,35 319,34 380,02 415,94
КП/КС 500 (45°) 50 301,68 339,09 403,52 439,26
65 311,87 351,51 418,30 457,89
100 335,65 380,51 452,80 501,38
КП/КС 600 (45°) 50 325,66 368,32 438,30 483,10
65 335,85 380,74 453,08 501,74

Чертеж

Чертеж лотка КСГ

Лотки угловые тип КС

Технические характеристики лотка КС 90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 150 290 400
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт

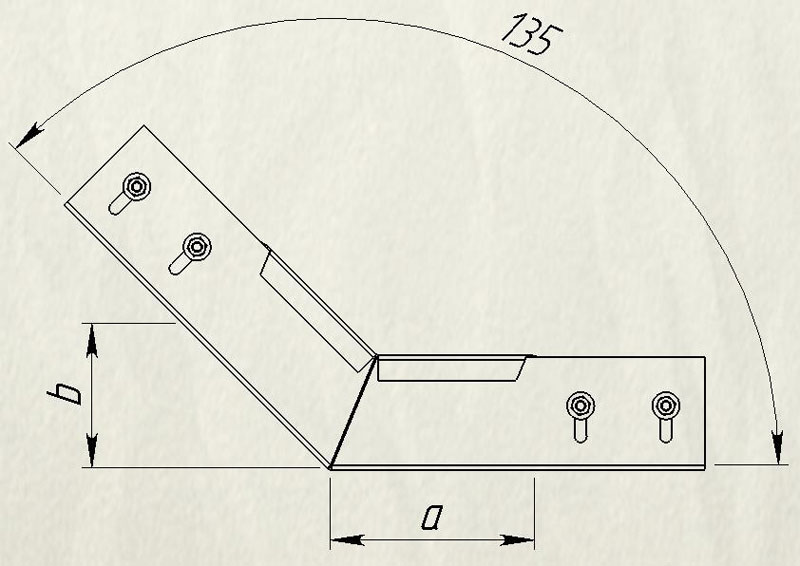

Чертеж

Чертеж лотка КСГ

Лотки угловые тип КПГ

Технические характеристики лотка КПГ 45 (135)
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 120
b 85
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КПГ/КСГ 50 (45°) 25 69,4003 85,9247 86,7749 87,6469
50 91,9415 92,0505 98,7104 107,212
КПГ/КСГ 60 (45°) 40 91,9415 92,0505 98,7104 107,212
КПГ/КСГ 75 (45°) 50 93,1514 93,4457 101,523 110,526
65 97,9801 98,209 107,398 127,803
КПГ/КСГ 100 (45°) 50 101,108 101,861 109,981 130,876 130,626
65 103,55 106,907 116,129 138,19 139,847
100 107,888 118,679 130,484 155,271 161,375
КПГ/КСГ 150 (45°) 50 107,79 117,208 139,487 141,482
65 112,837 123,366 146,801 150,703
100 124,609 137,711 163,882 172,231
КПГ/КСГ 200 (45°) 50 127,933 139,989 166,585 171,359
65 133,601 146,91 174,814 181,725
100 146,845 163,053 194,031 205,945
КПГ/КСГ 250 (45°) 50 172,296 189,606 225,63 234,96
65 179,556 198,456 236,159 248,237
100 196,505 219,123 260,75 279,236
КПГ/КСГ 300 (45°) 50 180,842 200,015 238,023 250,58
65 188,101 208,866 248,553 263,856
100 205,051 229,532 273,143 294,856
КПГ/КСГ 400 (45°) 50 247,408 276,064 328,515 352,277
65 256,488 287,128 341,682 368,878
100 277,678 312,95 372,42 407,627
КПГ/КСГ 500 (45°) 50 295,652 332,308 395,441 430,474
65 305,636 344,484 409,938 448,731
100 328,951 372,889 443,739 491,35
КПГ/КСГ 600 (45°) 50 319,152 360,954 429,536 473,442
65 329,136 373,129 444,022 491,699

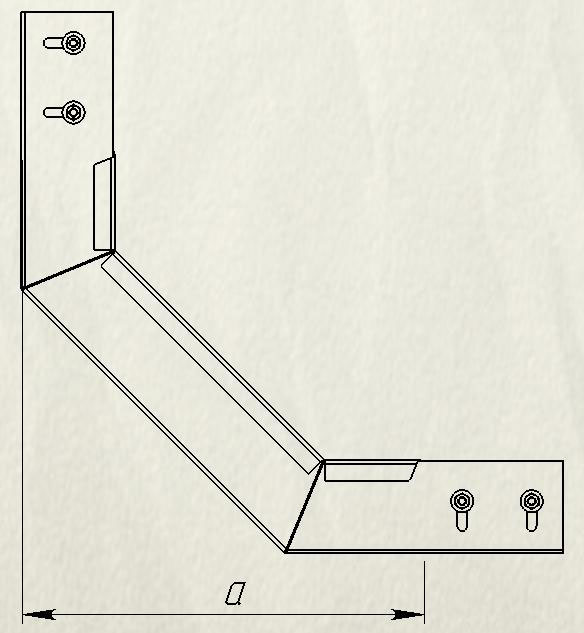

Чертеж

Чертеж лотка КПГ

Лотки угловые тип КПГ

Технические характеристики лотка КПГ 90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 150 290 400
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КПГ/КСГ 600 (90°) 100
65 411,421 466,4 555,017 614,629
50 398,94 451,184 536,912 591,794
КПГ/КСГ 500 (90°) 100 411,181 466,117 554,679 614,193
65 382,045 430,605 512,42 560,914
50 369,565 415,388 494,304 538,089
КПГ/КСГ 400 (90°) 100 347,1 391,19 465,517 509,531
65 320,613 358,904 427,095 461,103
50 309,266 345,072 410,636 440,349
КПГ/КСГ 300 (90°) 65 235,124 261,088 310,694 329,823
50 226,055 250,024 297,526 313,222
КПГ/КСГ 250 (90°) 100 245,642 273,895 325,932 349,04
65 224,453 248,062 295,205 310,29
50 215,373 236,999 282,027 293,69
КПГ/КСГ 200 (90°) 100 183,556 203,808 242,536 257,425
65 167,01 183,632 218,523 227,156
50 159,914 174,989 208,234 214,196
КПГ/КСГ 150 (90°) 100 155,772 172,133 193,715 215,286
65 141,046 154,202 171,294 188,374
50 134,735 146,518 161,691 176,853
КПГ/КСГ 100 (90°) 100 134,866 148,349 163,097 182,477 201,726
65 127,77 133,623 145,155 159,99 174,814
50 114,34 127,323 137,482 150,387 163,293
КПГ/КСГ 75 (90°) 65 122,483 124,02 134,255 147,324
50 116,434 118,003 126,909 138,158
КПГ/КСГ 60 (90°) 40 114,93 116,227 124,642 135,389
КПГ/КСГ 50 (90°) 50 114,93 116,227 124,642 135,389
25 86,7531 87,6142 88,4862 89,3691
КПГ/КСГ 300 (90°) 100 256,314 286,921 341,432 368,573

Чертеж

Чертеж лотка КПГ

Лотки угловые тип КП

Технические характеристики лотка КП 45 (135)
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 120
b 85
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Чертеж

Чертеж лотка КП

Лотки угловые тип КП

Технические характеристики лотка КП 90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 150 290 400
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КП/КС 600 (90°) 65 419,814 475,927 566,353 627,164
50 407,082 460,394 547,867 603,882
КП/КС 500 (90°) 100 419,574 475,632 566,004 626,728
65 389,839 439,39 522,873 572,37
50 377,107 423,857 504,398 549,077
КП/КС 400 (90°) 100 354,185 399,18 475,022 519,93
65 327,153 366,229 435,815 470,509
50 315,577 352,114 419,018 449,342
КП/КС 300 (90°) 100 261,546 292,774 348,397 376,094
65 239,931 266,418 317,037 336,559
50 230,666 255,125 303,598 319,621
КП/КС 250 (90°) 100 250,646 279,487 332,592 356,158
65 229,031 253,131 301,222 316,623
50 219,766 241,838 287,782 299,685
КП/КС 200 (90°) 100 187,306 207,972 247,485 262,679
65 170,411 187,382 222,981 231,799
50 163,173 178,553 212,485 218,567
КП/КС 150 (90°) 100 157,342 173,877 195,677 217,466
65 142,474 155,761 173,027 190,281
50 136,097 148 163,326 178,64
КП/КС 100 (90°) 100 136,217 149,842 164,743 184,319 203,765
65 129,056 134,975 146,627 161,603 176,58
50 115,51 128,609 138,866 151,902 164,939
КП/КС 75 (90°) 65 123,715 125,274 135,607 148,818
50 117,611 119,192 128,195 139,553
КП/КС 60 (90°) 40 116,085 117,404 125,906 136,751
КП/КС 50 (90°) 50 116,085 117,404 125,895 136,751
25 87,6251 88,4971 89,38 90,2738
КП/КС 600 (90°) 100

Чертеж

Чертеж лотка КП

Лотки угловые тип КГГ

Технические характеристики лотка КГГ 45 (135)
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 50 65 150
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КГГ 50 УТ2,5 (45°) 25 65,727 66,3919 67,0568 68,2667
50 98,6341 99,5824 100,585 101,599
КГГ 60 УТ2,5 (45°) 40 98,6341 99,5824 100,585 101,599
КГГ 75 УТ2,5 (45°) 50 100,356 102,188 104,477 107,049
65 101,076 103,19 104,836 108,15
КГГ 100 УТ2,5 (45°) 50 101,261 109,36 119,355 121,273 123,446
65 103,06 111,725 121,437 122,821 130,429
100 95,85 113,284 123,933 144,741 148,611
КГГ 150 УТ2,5 (45°) 50 102,852 111,681 132,904 132,904
65 108,008 117,96 140,37 140,37
100 120,031 132,609 157,81 157,81
КГГ 200 УТ2,5 (45°) 50 111,431 122,265 145,493 150,562
65 116,826 128,838 153,319 160,426
100 129,405 144,185 171,577 183,436
КГГ 250 УТ2,5 (45°) 50 141,122 156,426 186,139 196,876
65 147,662 164,394 195,633 208,833
100 162,922 183 217,771 236,737
КГГ 300 УТ2,5 (45°) 50 169,582 189,758 225,815 243,604
65 177,06 198,871 236,661 257,273
100 194,5 220,147 261,971 289,166
КГГ 400 УТ2,5 (45°) 50 233,227 265,306 315,719 351,994
65 242,416 276,511 329,049 368,802
100 263,878 302,671 360,18 408,042
КГГ 500 УТ2,5 (45°) 50 265,459 305,952 364,082 416,249
65 274,756 317,288 377,576 433,253
100 296,469 343,764 409,077 472,951
КГГ 600 УТ2,5 (45°) 50 310,617 361,684 430,397 501,476
65 320,297 373,478 444,448 519,178

Чертеж

Чертеж лотка КГГ

Лотки угловые тип КГГ

Технические характеристики лотка КГГ 90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 50 137 200
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КГГ 50 УТ2,5 (90°) 25 77,3355 78,1094 78,8942 79,679
50 116,009 117,164 118,341 119,519
КГГ 60 УТ2,5 (90°) 40 116,009 117,164 118,341 119,519
КГГ 75 УТ2,5 (90°) 50 116,968 118,995 121,666 124,663
65 117,72 120,173 122,745 125,939
КГГ 100 УТ2,5 (90°) 50 117,938 127,334 138,975 141,264 143,88
65 119,955 130,102 141,428 143,008 151,902
100 111,62 131,923 144,316 168,558 173,855
КГГ 150 УТ2,5 (90°) 50 121,012 131,389 156,35 158,061
65 136,468 148,022 163,391 169,135
100 141,21 156,012 185,66 195,001
КГГ 200 УТ2,5 (90°) 50 131,094 143,847 171,174 177,136
65 137,438 151,575 180,373 188,734
100 152,24 169,626 201,857 215,809
КГГ 250 УТ2,5 (90°) 50 166,018 184,025 218,992 231,614
65 173,713 193,41 230,154 245,686
100 191,677 215,297 256,194 278,517
КГГ 300 УТ2,5 (90°) 50 199,503 223,254 265,666 286,583
65 208,299 233,969 278,419 302,671
100 228,835 258,995 308,198 340,2
КГГ 400 УТ2,5 (90°) 50 274,386 312,122 371,428 414,102
65 285,199 325,311 387,124 433,885
100 310,454 356,092 423,748 480,047
КГГ 500 УТ2,5 (90°) 50 312,307 359,951 428,337 489,704
65 323,25 373,281 444,208 509,717
100 348,789 404,423 481,268 556,412
КГГ 600 УТ2,5 (90°) 50 365,433 425,514 506,36 589,973
65 376,824 439,39 522,873 610,803


Чертеж

Чертеж лотка КГГ

Лотки угловые тип КГ

Технические характеристики лотка КГ 45 (135)
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 50 65 150
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КГ 50 УТ2,5 (45°) 25 66,3919 67,0677 67,7326 68,4084
50 99,626 100,596 101,61 102,624
КГ 60 УТ2,5 (45°) 40 99,626 100,596 101,61 102,624
КГ 75 УТ2,5 (45°) 50 101,37 103,223 105,534 108,128
65 102,1 104,237 105,904 109,24
КГ 100 УТ2,5 (45°) 50 102,286 110,439 120,554 122,494 124,805
65 104,095 112,848 122,669 124,064 131,748
100 96,82 114,428 125,176 146,202 150,791
КГ 150 УТ2,5 (45°) 50 103,899 112,804 134,244 135,705
65 109,098 119,148 141,787 145,221
100 121,241 133,95 159,402 167,424
КГ 200 УТ2,5 (45°) 50 113,698 124,761 148,469 153,636
65 119,202 131,465 156,448 163,696
100 132,054 147,128 175,076 187,186
КГ 250 УТ2,5 (45°) 50 144 159,62 189,943 200,887
65 150,671 167,751 199,623 213,095
100 166,247 186,739 222,218 241,566
КГ 300 УТ2,5 (45°) 50 173,038 193,639 230,426 248,575
65 180,668 202,936 241,49 262,516
100 198,478 224,638 267,312 295,074
КГ 400 УТ2,5 (45°) 50 237,98 270,723 322,16 359,177
65 247,365 282,157 335,764 376,333
100 269,263 308,852 367,537 416,369
КГ 500 УТ2,5 (45°) 50 270,876 312,198 371,516 424,74
65 280,37 323,774 385,282 442,093
100 302,519 350,773 417,426 482,608
КГ 600 УТ2,5 (45°) 50 316,961 369,063 439,183 511,711
65 326,837 381,108 453,516 529,773

Чертеж

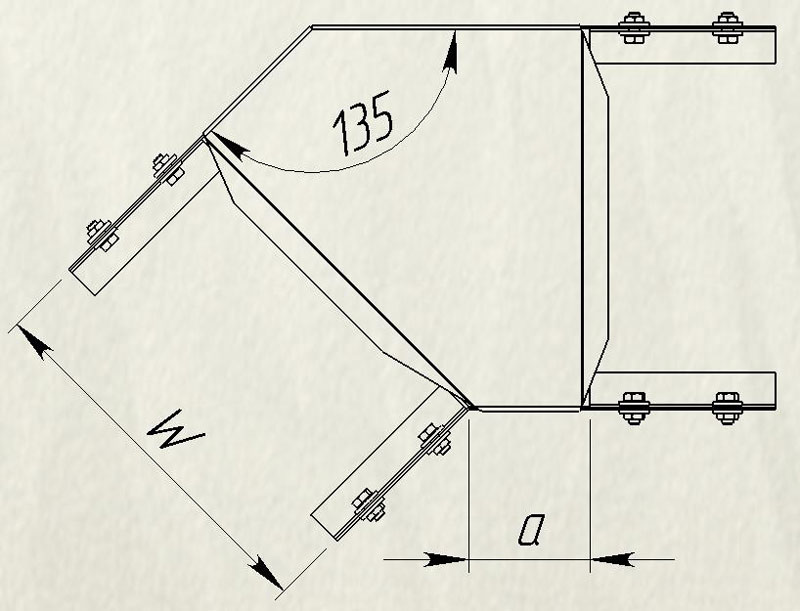

Чертеж лотка КГ

Лотки угловые тип КГ

Технические характеристики лотка КГ 90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 50 137 200
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КГ 50 УТ2,5 (90°) 25 78,1203 78,9051 79,6899 80,4856
50 117,175 118,352 119,54 120,728
КГ 60 УТ2,5 (90°) 40 117,175 118,352 119,54 120,728
КГ 75 УТ2,5 (90°) 50 119,355 121,426 124,151 127,203
65 120,118 122,625 124,587 128,511
КГ 100 УТ2,5 (90°) 50 120,336 129,928 141,809 144,109 146,823
65 122,407 132,762 144,316 145,951 154,998
100 113,9 134,615 147,259 172,002 177,398
КГ 150 УТ2,5 (90°) 50 122,233 132,718 157,93 159,652
65 139,248 151,074 166,814 170,847
100 142,637 157,592 187,535 196,974
КГ 200 УТ2,5 (90°) 50 133,765 146,779 174,662 180,755
65 140,239 154,671 184,057 192,592
100 155,358 173,092 205,977 220,213
КГ 250 УТ2,5 (90°) 50 169,408 187,785 223,461 236,345
65 177,256 197,355 234,851 250,7
100 195,579 219,69 261,426 284,196
КГ 300 УТ2,5 (90°) 50 0 203,579 227,81 271,094 292,436
65 0 212,55 238,743 284,109 308,841
100 233,5 264,281 314,487 347,143
КГ 400 УТ2,5 (90°) 50 0 279,977 318,498 379,004 422,56
65 0 291,019 331,949 395,016 442,736
100 316,787 363,352 432,392 489,846
КГ 500 УТ2,5 (90°) 50 318,683 367,297 437,079 499,7
65 329,845 380,901 453,277 520,115
100 355,907 412,674 491,089 567,77
КГ 600 УТ2,5 (90°) 50 372,9 434,191 516,693 602,018
65 384,519 448,361 533,544 623,262


Чертеж

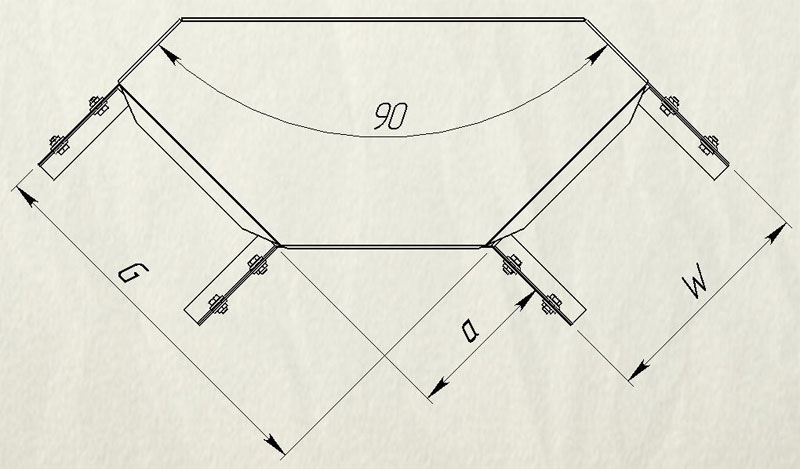

Чертеж лотка КГ

Лотки тройниковые

Лотки тройниковые тип ОТГ

Технические характеристики лотка ОТГ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 50 137 200
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 12 шт
Гайка D6x16xШ2 12 шт
Шайба D6x16xШ2 24 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
ОТГ 50 25 83,93 84,77 85,63 86,48
50 95,87 105,35 115,02 124,64
ОТГ 60 40 95,87 105,35 115,02 124,64
ОТГ 75 50 96,47 106,11 115,67 137,65
65 101,58 111,74 122,54 145,82
ОТГ 100 50 110,84 121,93 132,50 148,56 157,68
65 116,05 127,66 139,50 159,05 166,01
100 117,65 141,06 155,83 183,55 185,43
ОТГ 150 50 132,26 145,11 167,47 172,68
65 138,21 152,36 178,35 181,31
100 152,10 169,29 201,45 203,73
ОТГ 200 50 144,64 161,43 192,10 217,90
65 151,35 169,60 201,84 230,16
100 167,01 188,69 224,54 258,79
ОТГ 250 50 166,46 185,85 221,15 237,42
65 173,21 194,06 230,94 249,76
100 188,96 213,26 253,78 278,56
ОТГ 300 50 221,20 248,90 296,20 323,14
65 229,73 259,29 308,55 338,71
100 249,60 283,51 337,38 375,05
ОТГ 400 50 294,89 336,33 400,24 448,48
65 305,06 348,72 414,98 467,08
100 328,80 377,65 449,41 510,47
ОТГ 500 50 334,24 385,40 458,63 524,79
65 344,56 397,99 473,61 543,68
100 368,67 427,38 508,58 587,76
ОТГ 600 50 395,55 460,14 547,57 636,91
65 406,55 473,54 563,52 657,01

Чертеж

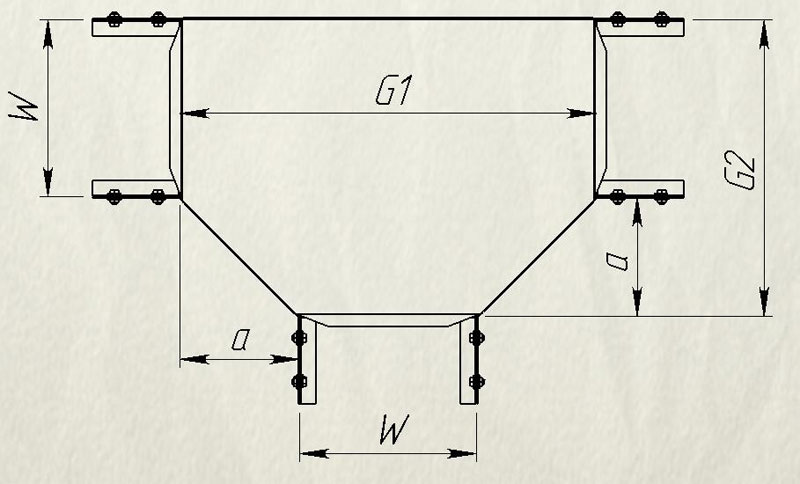

Чертеж лотка ОТГ

Лотки тройниковые тип ОТ

Технические характеристики лотка ОТ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 50 137 200
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 12 шт
Гайка D6x16xШ2 12 шт
Шайба D6x16xШ2 24 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
ОТ 50 25 84,78 85,63 86,49 87,35
50 96,65 105,88 116,68 125,90
ОТ 60 40 96,65 106,32 116,68 125,90
ОТ 75 50 97,44 107,18 116,84 139,04
65 102,61 112,87 123,78 147,29
ОТ 100 50 111,96 123,16 133,84 150,06 159,27
65 117,23 128,96 140,90 160,66 167,69
100 118,84 142,48 157,40 185,40 187,31
ОТ 150 50 133,60 146,57 169,16 174,42
65 139,61 153,90 180,14 183,14
100 153,64 171,00 203,48 205,79
ОТ 200 50 147,60 164,72 196,03 222,35
65 154,44 173,07 205,96 234,86
100 170,41 192,54 229,12 264,07
ОТ 250 50 169,87 189,64 225,66 242,27
65 176,74 198,03 235,65 254,86
100 192,82 217,62 258,96 284,25
ОТ 300 50 225,73 253,98 302,25 329,74
65 234,42 264,58 314,85 345,62
100 254,69 289,30 344,27 382,71
ОТ 400 50 300,92 343,20 408,40 457,64
65 311,29 355,84 423,45 476,60
100 335,50 385,36 458,58 520,89
ОТ 500 50 341,05 393,26 467,98 535,51
65 351,59 406,11 483,27 554,78
100 376,19 436,10 518,96 599,75
ОТ 600 50 403,63 469,53 558,74 649,90
65 414,84 483,21 575,02 670,42

Чертеж

Чертеж лотка ОТ

Лотки крестообразные

Лотки крестообразные тип КМГ

Технические характеристики лотка КМГ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 50 137 200
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 16 шт
Гайка D6x16xШ2 16 шт
Шайба D6x16xШ2 32 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КМГ 50 25 112,01 113,20 114,33 115,47
50 116,15 125,13 138,87 165,02
КМГ 60 40 116,82 127,17 140,46 166,18
КМГ 75 50 118,06 129,86 144,63 172,11 194,68
65 124,10 136,50 152,73 181,75 206,83
КМГ 100 50 152,76 168,03 186,29 221,68 221,72
65 159,71 175,68 195,60 232,77 235,68
100 161,38 193,50 217,34 258,64 268,28
КМГ 150 50 172,03 192,85 229,50 248,07
65 179,53 202,00 240,38 261,80
100 197,04 223,34 265,77 293,81
КМГ 200 50 176,02 199,42 237,30 274,44
65 183,39 208,39 247,99 287,90
100 200,58 229,35 272,91 319,33
КМГ 250 50 209,42 236,93 281,95 310,98
65 216,99 246,14 292,92 324,80
100 234,63 267,66 318,52 357,07
КМГ 300 50 266,46 303,26 360,89 402,74
65 275,33 314,08 373,76 418,97
100 296,05 339,34 403,81 456,86
КМГ 400 50 301,71 347,05 412,98 470,35
65 310,27 357,45 425,37 485,98
100 330,22 381,78 454,31 522,45
КМГ 500 50 367,69 426,67 507,73 587,85
65 376,57 437,48 520,61 604,08
100 397,29 462,74 550,66 641,97
КМГ 600 50 461,40 539,29 641,75 752,92
65 470,93 550,91 655,58 770,36

Чертеж

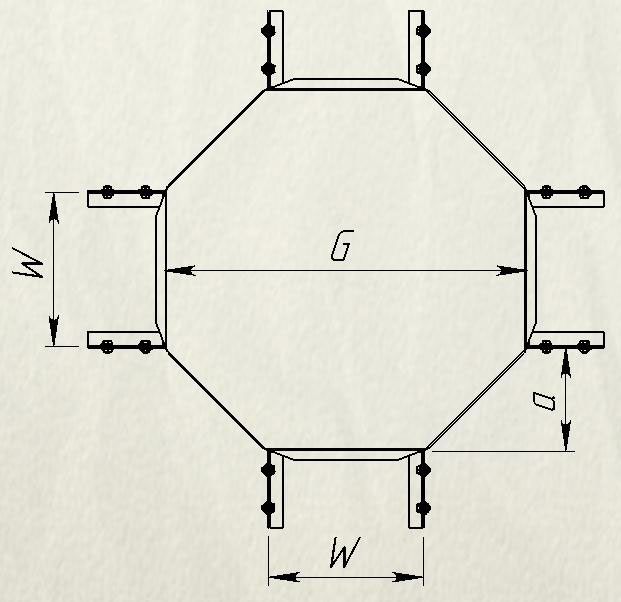

Чертеж лотка КМГ

Лотки крестообразные тип КМ

Технические характеристики лотка КМ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 50 100
Ширина W2 100 500 600
Высота min 25 50
Высота max 50 200
a 50 137 200
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 16 шт
Гайка D6x16xШ2 16 шт
Шайба D6x16xШ2 32 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КМ 50 25 113,21 114,34 115,49 116,64 117,81
50 117,15 126,40 140,27 166,68 187,92
КМ 60 40 118,06 128,46 141,87 167,86 194,67
КМ 75 50 119,25 131,17 146,09 173,84 196,65
65 125,35 137,89 154,27 183,58 208,92
КМ 100 50 154,30 169,73 188,18 223,10 223,95
65 161,32 177,45 197,58 235,12 238,06
100 163,02 195,46 219,54 261,24 270,98
КМ 150 50 174,68 195,83 232,54 261,17
65 182,29 205,12 238,17 265,63
100 200,06 226,79 269,50 298,39
КМ 200 50 179,62 203,48 242,14 280,04
65 187,13 212,65 253,04 293,78
100 204,67 234,02 278,48 325,84
КМ 250 50 213,69 241,76 287,71 317,32
65 221,41 251,17 298,90 331,43
100 239,42 273,12 325,02 364,35
КМ 300 50 271,90 309,45 368,25 410,96
65 280,96 320,49 381,39 427,53
100 302,09 346,26 412,05 466,18
КМ 400 50 307,87 354,12 421,40 479,94
65 316,60 364,76 434,06 495,88
100 336,95 389,57 463,59 533,11
КМ 500 50 375,20 435,37 518,09 599,85
65 384,26 446,41 531,23 616,41
100 405,39 472,19 561,90 655,06
КМ 600 50 470,81 550,30 654,85 768,29
65 480,54 562,16 668,97 786,08

Чертеж

Чертеж лотка КМГ

Лотки переходные

Лотки переходные тип ЛМГ П В

Технические характеристики лотка переходного ЛМГ П В
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а
Ширина min 50

Ширина max 600

Высота min 50

Высота max 200

Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 4шт
Гайка 4шт
Шайба 8шт

Чертеж

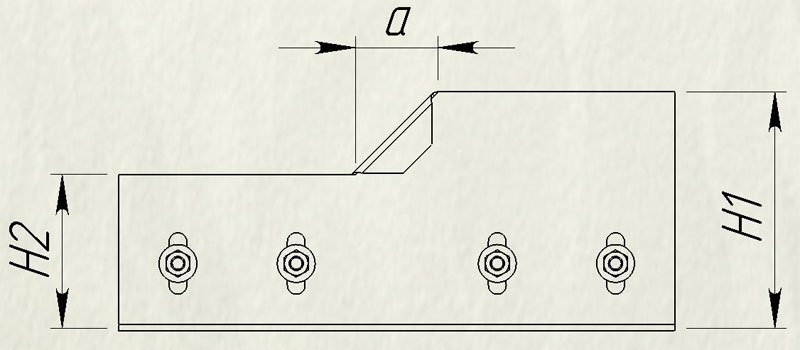

Чертеж лотка ЛМГ П В

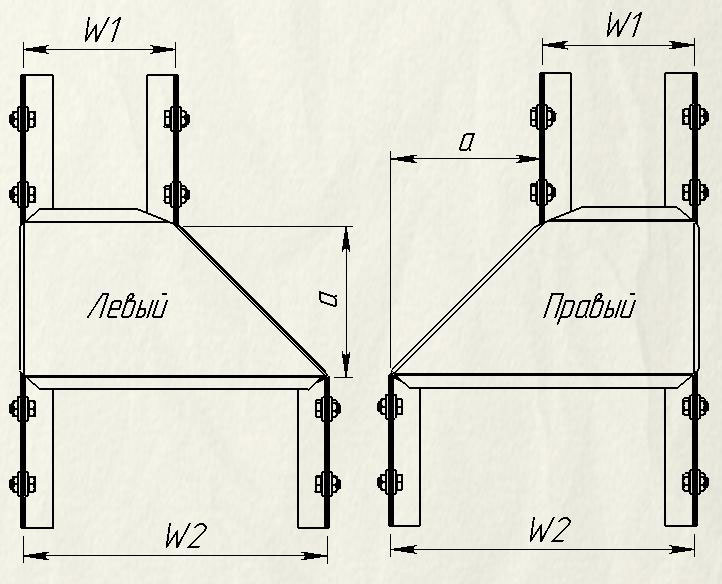

Лотки переходные тип ЛМГ П Л (левый)

Технические характеристики лотка переходного ЛМГ П Л (левый)
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 от 50 от 100
Ширина max 100 до 500 до 600
Высота H1 25 50
Высота H2 50 200
a 50 от 100 от 200
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Чертеж

Чертеж лотка ЛМГ П Л

Лотки переходные тип ЛМГ П П (правый)

Технические характеристики лотка переходного ЛМГ П П (правый)
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 от 50 от 100
Ширина max 100 до 500 до 600
Высота H1 25 50
Высота H2 50 200
a 50 от 100 от 200
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Чертеж

Чертеж лотка ЛМГ П П

Отвод горизонтальный ЛМГ-ОГ

Технические характеристики отвода горизонтального ЛМГ-ОТ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота H1 25 50
Высота H2 50 200
a 50 180 250
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Чертеж

Чертеж лотка ЛМГ-ОТ

Отвод горизонтальный ЛМП-ОТ

Технические характеристики отвода горизонтального ЛМП-ОТ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота H1 25 50
Высота H2 50 200
a 50 180 250
Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Чертеж

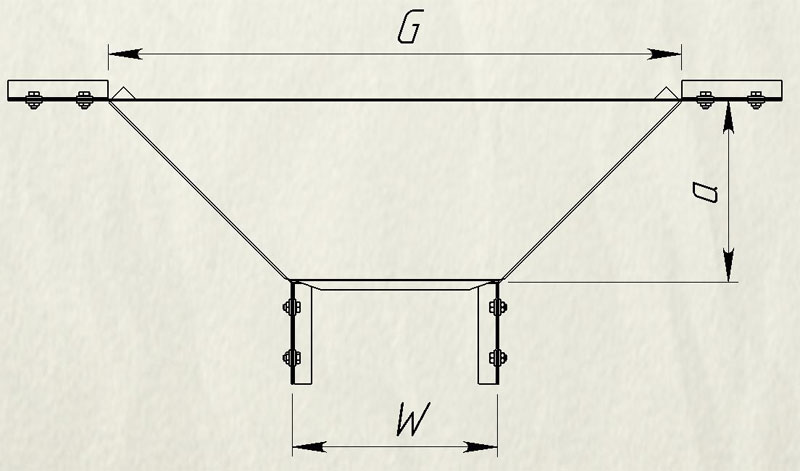

Чертеж лотка ЛМП-ОТ

Лотки присоединительные тип ЛМГ-Пр

Технические характеристики лотка присоединительного ЛМГ-Пр
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а
Ширина min 50

Ширина max 600

Высота min 50

Высота max 200

Возможно индивидуальное изготовление.
Комплектация
Комплект метизов
Болт D6x16xШ2 4шт
Гайка D6x16xШ2 4шт
Шайба D6x16xШ2 8шт

Чертеж

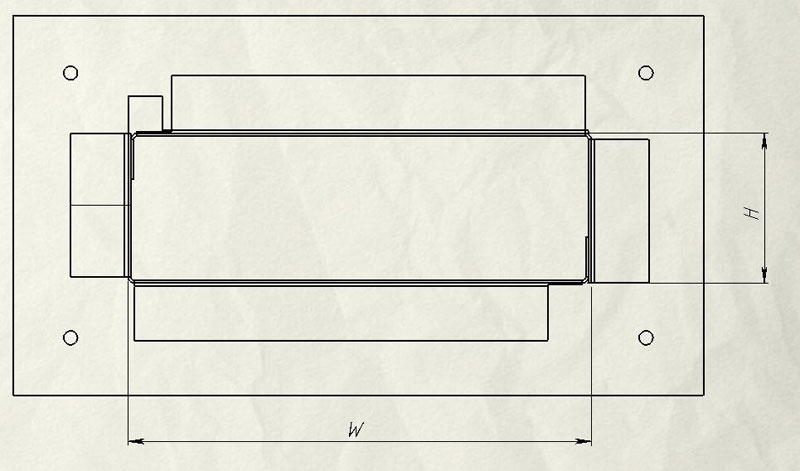

Чертеж лотка ЛМГ-Пр

Заглушка торцевая ЛМГ

Технические характеристики заглушки торцевой ЛМГ
Размеры изготавливаемой продукции
Ширина, мм Высота, мм
50 … 600 50 … 200

Комплектация
Наименование Количество
Заглушка 1 шт
Болт М6×16 3 шт
Гайка М6 3 шт
Шайба М6 6 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
У1113(100х50) 50,85 68,17 81,12 96,53 114,88
У1087(150х100) 87,46 104,08 123,86 147,39
У1097(200х100) 95,18 113,26 134,78 160,39

Чертеж

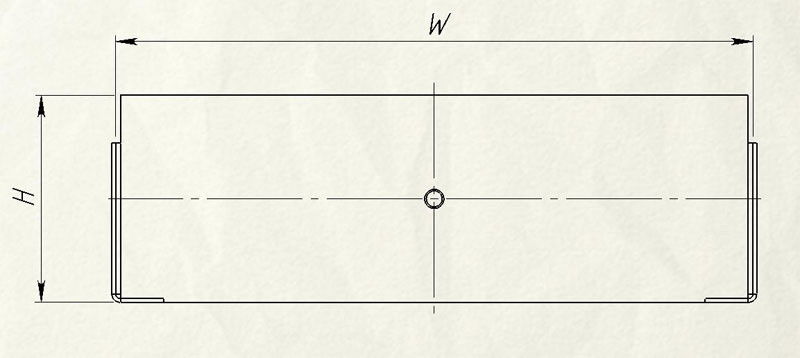

Чертеж лотка ЛМГ-Пр

Описание

Применение кабельных лотков

Приспособления применяют для прокладки многоуровневых силовых кабельных трасс и обустройства проводки. Они удерживают и защищают провода, кабели. Используются в промышленных зданиях, объектах гражданского назначения.

Характеристика

Запчасть представляет собой открытую конструкцию трех типов:

  • прямую;
  • лестничную;
  • угловую.

Изготавливается из сертифицированной стали согласно ПНД. Отраслевой стандарт устанавливает размеры, технические характеристики, материал изделий. Оцинкованное покрытие обеспечивает защиту от:

  • влаги и конденсата;
  • агрессивных сред;
  • механического воздействия.

Качество

Технический уровень лотков проверяется с помощью визуальной оценки, которая выявляет их соответствие рабочим чертежам. Осмотр снижает процент брака. Продукция проходит испытания на:

  • стойкость к ударам;
  • электропроводность;
  • пожароопасность;
  • устойчивость к коррозии и пр.

О компании

ООО «ПКФ УралЭнергоСнабМонтаж» производит кабельные лотки и поставляет оборудование по всей территории России. Продукция сертифицирована, изготовлена по нормам ГОСТ, проверена на качественные характеристики.

Заказать устройства, узнать о наличии товара на складе, сроках отгрузки можно у специалистов по телефону или через заявку на сайте.

Не нашли нужный товар?

Позвоните нам на номер 8 (351) 776-14-45 или оставьте заявку

Наш менеджер свяжется с Вами в течение 15 минут и поможет с поиском

Отправить заявку
