Короба кабельные

Цена, руб: По запросу
  • Отсрочка платежа
    до 60 дней
  • Поставка от одного дня
  • Гарантия до 3-х
    лет
Запросить коммерческое предложение

Ответим в течение 15 минут

Короба серии У

Короб прямой У

Комплектация
Крышка К 1 шт
Комплект метизов
Шпилька D6x65xШ2, D6x100xШ2, D6x150xШ2, D6x200xШ2 2 шт
Соединитель СЛ240 2 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
У 1105 (100х50) 2000 393.06 450.42 514.31 588.41
У 1079 (150х100) 2000 588.17 685.84 794.71 934.30
У 1098 (200х100) 2000 617.84 724.42 843.11 999.47

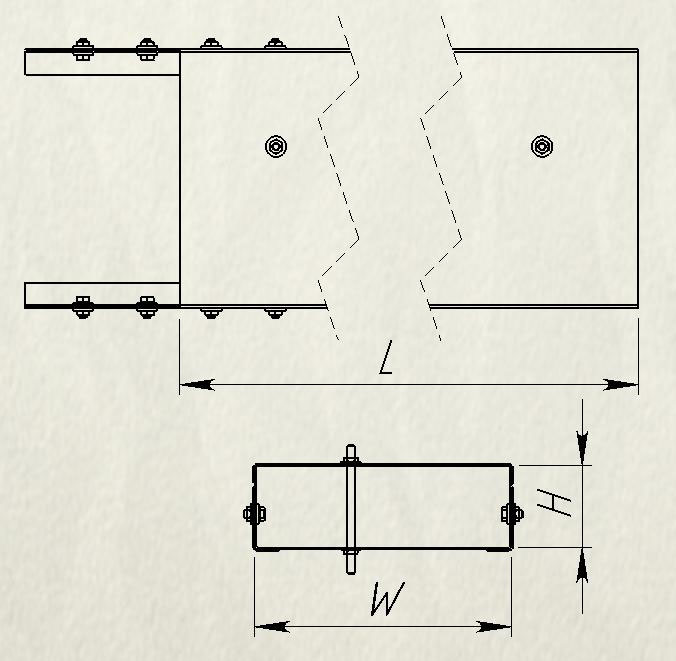

Чертеж

Схема короба прямого У

Короб угловой горизонтальный У

Комплектация
Крышка

1 шт
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
У 1109 (100х50) 220 292.78 312.59 334.73 367.24
У 1083 (150х100) 270 341.17 390.54 405.48 455.72
У 1093 (200х100) 320 373.64 425.68 452.91 515.09

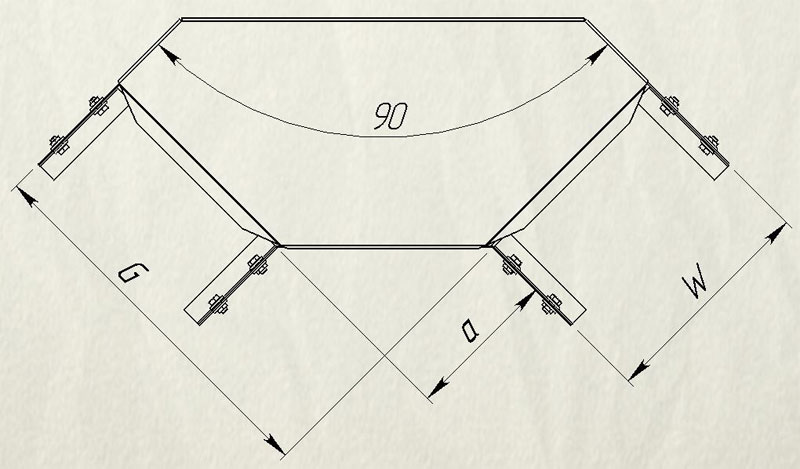

Чертеж

Схема короба уголового горизонтального У

Короб угловой вверх У

Комплектация
Крышка

1 шт
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
У 1081 (150х100) 220 327.20 354.55 384.98 430.17
У 1091 (200х100) 220 346.62 377.91 413.03 465.24

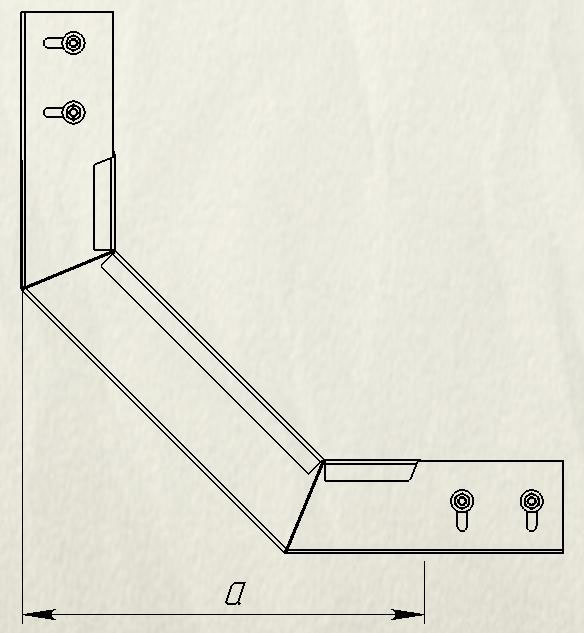

Чертеж

Схема короба уголового вверх У

Короб угловой вниз У

Комплектация
Крышка

1 шт
Комплект метизов
Болт D6x16xШ2 8 шт
Гайка D6x16xШ2 8 шт
Шайба D6x16xШ2 16 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
У 1108 (100х50) 170 274,02 291,01 309,93 337,83
У 1082 (150х100) 220 317,67 344,22 373,77 417,64
У 1092 (200х100) 220 336,29 366,90 401,00 451,69

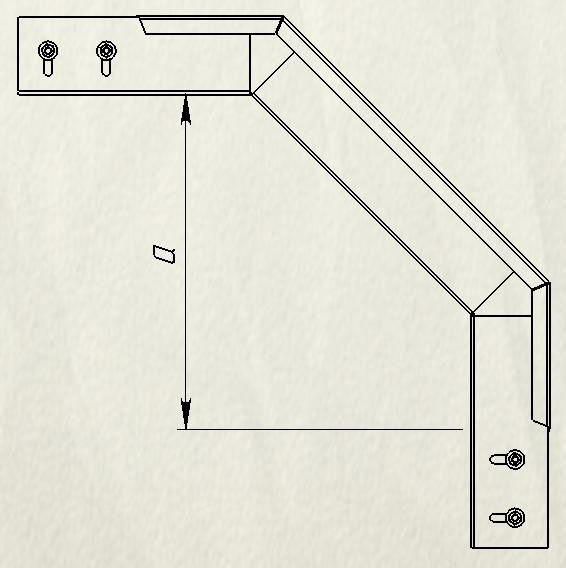

Чертеж

Схема короба уголового вниз У



Короб крестообразный У

Комплектация
Крышка

1 шт
Комплект метизов
Болт D6x16xШ2 16 шт
Гайка D6x16xШ2 16 шт
Шайба D6x16xШ2 32 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
У 1111 УТ1,5 (100х50) 168,5 365,86 340,39 374,18 424,46
У 1085 УТ1,5 (150х100) 193,5 424,86 463,48 527,83 608,72
У 1095 УТ1,5 (200х100) 218,5 462,67 519,64 583,12 677,84

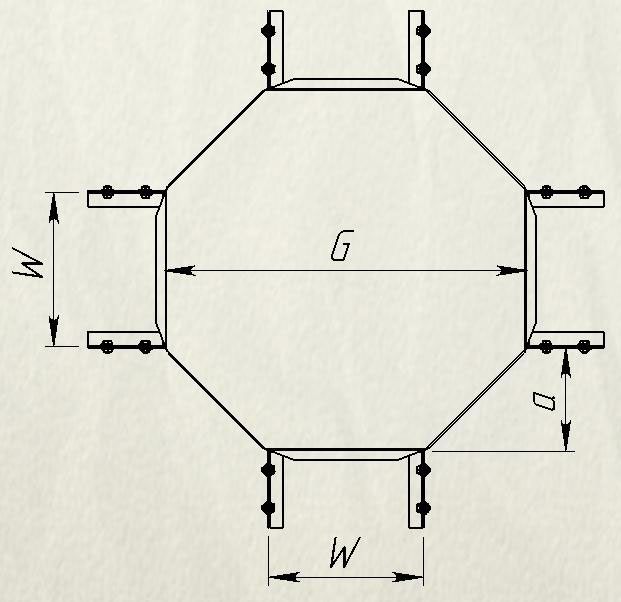

Чертеж

Схема короба крестообразного



Короб тройниковый У

Комплектация
Крышка

1 шт
Комплект метизов
Болт D6x16xШ2 12 шт
Гайка D6x16xШ2 12 шт
Шайба D6x16xШ2 24 шт


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
У 1110 (100х50) 168,5 318,50 343,92 372,24 414,31
У 1084 (150х100) 193,5 371,85 408,97 450,33 511,86
У 1094 (200х100) 218,5 406,54 451,14 500,90 575,08


Чертеж

Схема короба крестообразного

Короб присоединительный

Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,5 0,8 1 1,2
У1112(100х50) 108,41 145,34 172,95 205,81 244,92
У1086(150х100) 237,95 283,16 336,95 400,98
У1096(200х100) 255,95 304,59 362,46 431,32
У 1107 (100х50) 170 282,24 299,75 319,24 347,97

Короба серии СП

Короб СП

Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
СП 50х50 2000 251,10 308,85 348,64 392,89 438,29
СП 50х50 2500 313,88 386,07 435,80 491,12 547,87
СП 100х50 2000 310,25 381,61 437,30 499,33 571,27
СП 100х50 2500 387,82 477,02 546,62 624,17 714,09
СП 100х65 2000 322,08 396,16 455,03 520,58 618,92
СП 100х65 2500 402,61 495,21 568,79 650,73 773,66
СП 100х100 2000 369,44 454,42 525,98 555,25 704,30
СП 100х100 2500 461,81 568,03 657,48 694,06 880,38
СП 150х100 2000 571,04 665,87 771,48 907,09
СП 150х100 2500 713,81 832,35 964,36 1133,86
СП 150х150 2000 599,85 703,32 818,55 1075,44
СП 150х150 2500 749,81 879,16 1023,18 1344,30
СП 200х50 2000 479,75 614,65 712,13 837,32
СП 200х50 2500 599,70 768,32 890,17 1046,65
СП 200х65 2000 545,89 659,10 765,46 903,82
СП 200х65 2500 682,37 823,89 956,83 1129,77
СП 200х100 2000 599,85 703,32 818,55 970,33
СП 200х100 2500 749,81 879,16 1023,18 1212,92
СП 200х200 2000 745,33 880,68 1031,36 1336,22
СП 200х200 2500 931,67 1100,85 1289,20 1670,28
СП 250х100 2000 728,65 858,00 1002,04 1195,29
СП 250х100 2500 910,83 1072,51 1252,55 1494,12
СП 300х65 2000 768,06 906,04 1059,68 1462,30
СП 300х65 2500 960,07 1121,72 1324,60 1827,88
СП 300х100 2000 807,47 954,07 1289,20 1545,43
СП 300х100 2500 1009,34 1192,59 1611,50 1931,80
СП 300х150 2000 886,28 1050,14 1422,22 1711,70
СП 300х150 2500 1107,85 1312,36 1777,78 2139,64
СП 400х50 2000 1022,63 1211,70 1422,22 1711,67
СП 400х50 2500 1278,29 1514,63 1777,78 2139,59
СП 400х100 2000 1113,55 1322,55 1555,22 1877,96
СП 400х100 2500 1391,95 1653,19 1944,04 2347,46
СП 400х150 2000 1204,56 1433,46 1717,84 2044,23
СП 400х150 2500 1505,70 1791,83 2147,30 2555,29
СП 400х200 2000 1295,43 1544,22 1942,67 2359,09
СП 400х200 2500 1619,29 1930,28 2428,35 2948,86

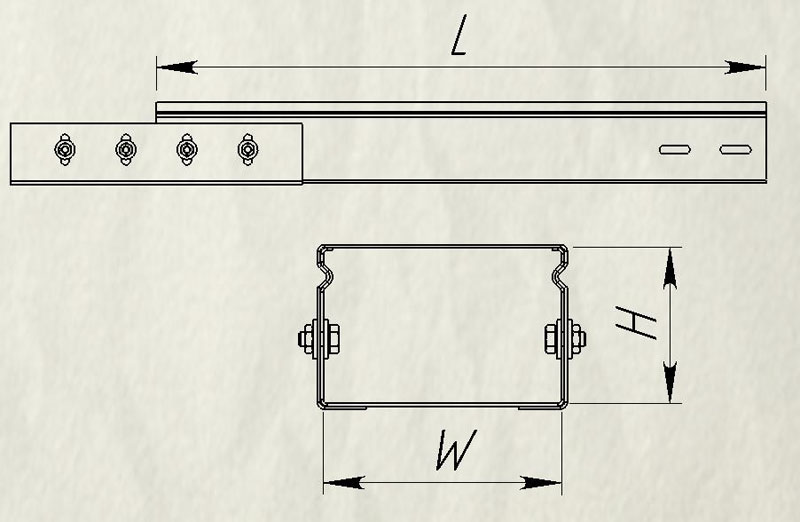

Чертеж

Чертеж короба СП

Короба угловые горизонтальные

Короб угловой горизонтальный СУ

Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
СУ 400х200 У90 576,81 660,09 752,83 892,14
СУ 200х200 У90 406,32 452,27 503,45 579,74
СУ 400х150 У90 548,68 625,82 711,69 840,05
СУ 300х150 У90 460,27 518,04 582,38 549,76
СУ 150х150 У90 331,23 360,75 393,61 442,43
СУ 400х100 У90 520,57 591,54 670,57 788,64
СУ 300х100 У90 435,32 487,63 545,87 632,78
СУ 250х100 У90 396,37 441,56 490,49 563,53
СУ 200х100 У90 362,75 399,18 439,72 500,08
СУ 150х100 У90 331,23 360,75 393,60 442,43
СУ 100х100 У90 246,23 302,87 326,17 352,18 390,57
СУ 60х40 У90 212,71 261,64 275,92 291,81 315,21
СУ 50х50 У90 211,91 260,64 274,82 290,37 313,38

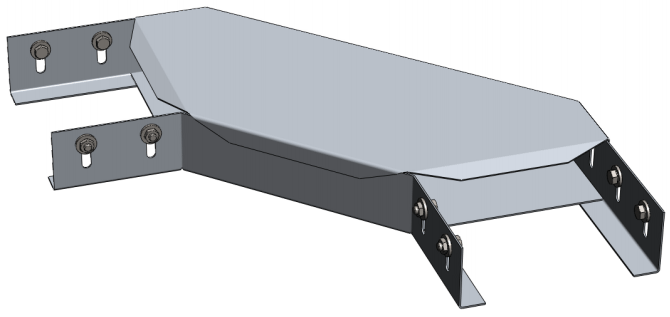

Короб угловой горизонтальный КУГ

Короб угловой КУГ

Короба угловые СУ

Короб угловой СУ вниз и вверх 90 градусов

Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
СУ 50х50 У90Н /В 207,85 255,66 268,63 283,07 304,27
СУ 60х40 У90Н/В 208,15 256,02 269,08 283,62 304,94
СУ 100х100 У90Н /В 243,15 299,06 321,53 346,54 383,61
СУ 150х100 У90Н /В 317,67 344,22 373,77 417,64
СУ 200х100 У90Н /В 336,29 366,90 401,00 451,69
СУ 250х100 У90Н /В 354,89 389,60 428,22 485,71
СУ 300х100 У90Н /В 316,53 412,28 455,45 519,74
СУ 400х100 У90Н /В 410,72 457,66 509,90 587,82
СУ 150х150 У90Н /В 347,46 380,53 417,35 472,12
СУ 300х150 У90Н /В 408,05 454,38 505,97 582,90
СУ 400х150 У90Н /В 448,44 503,69 565,06 656,77
СУ 200х200 У90Н /В 402,20 447,24 497,42 572,20
СУ 400х200 У90Н /В 489,32 553,50 624,85 732,17

Короба СТ, СК

Короб СК

Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
СК 50х50 264,17 324,93 352,95 384,26 430,76
СК 60х40 264,97 325,91 354,36 385,83 432,73
СК 100х100 308,12 378,99 418,91 463,41 529,69
СК 150х100 412,48 459,78 512,45 590,99
СК 200х100 449,19 504,51 566,12 658,09
СК 250х100 489,03 553,10 624,44 730,98
СК 300х100 532,08 605,55 687,39 809,65
СК 400х100 627,64 722,05 827,19 984,41
СК 150х150 436,22 488,72 547,18 634,49
СК 300х150 555,81 634,50 722,11 853,08
СК 400х150 651,38 751,01 861,93 1027,84
СК 200х200 496,67 562,44 635,61 744,94
СК 400-200 675,15 779,96 896,67 1071,94

Короб СТ

Типоразмеры

Тип h, мм B, мм A, мм A1, мм Масса, кг
Толщина изделий 1,5 мм
СТ 50х25 25 50 350 200 2.82
СТ 50х50 50 50 350 200 3.2
СТ 60х40 40 60 360 210 3.23
СТ 80х80 90 80 380 230 4.24
СТ 50х100 50 100 400 250 4.18
СТ 100х100 100 100 400 250 4.98
СТ 150х50 100 150 450 300 5.28
СТ 150х100 100 150 450 300 6.11
СТ150х150 150 150 450 300 6.93
СТ 200х50 50 200 500 350 6.5
СТ 200х75 75 200 500 350 6.93
СТ 200х100 100 200 500 350 7.35
СТ 200х150 150 200 500 350 8.21
СТ 200х200 200 200 500 350 9.06
СТ 300х50 50 300 600 450 8.38
СТ 300х75 75 300 600 450 9.75
СТ 300х100 100 300 600 450 10.2
СТ 300х150 150 300 600 450 11.12
СТ 300х200 200 300 600 450 12.03
СТ 400х50 50 400 700 550 12.55
СТ 400х100 100 400 700 550 13.52
СТ 400х150 150 400 700 550 14.5
СТ 400х200 200 400 700 550 15.48
СТ 500х50 50 500 800 650 16.29
СТ 500х100 100 500 800 650 17.32
СТ 500х150 150 500 800 650 18.35
СТ 500х200 200 500 800 650 19.38
СТ 600х50 50 600 900 750 20.55
СТ 600х100 100 600 900 750 21.58
СТ 600х150 150 600 900 750 22.61
СТ 600х200 200 600 900 750 23.64

Описание

Применение кабельных коробов

Устройства используют при укладке силовых кабелей, слаботочных сетей. Они удерживают электропроводку на горизонтальных, наклонных, вертикальных поверхностях. Защищают ее от воздействия внешних факторов, проникновения третьих лиц, влаги, пыли, других загрязнений.

Эксплуатируются детали в помещениях:

  • жилых;
  • офисных;
  • административных;
  • промышленных.

Характеристика

Изготавливаются запчасти из сертифицированных материалов согласно нормам отраслевого стандарта. ПНД регламентирует размеры, технические требования, чертежи, методы испытаний.

Типы коробов:

  • СП, КП;
  • серия У;
  • угловые горизонтальный и СУ;
  • СТ, СК.

Контроль качества

Точность исполнения металлоконструкций проверяется испытаниями на:

  • ударную прочность;
  • собираемость;
  • устойчивость к температурам, коррозии;
  • пожароопасность и др.

Визуальная оценка исключает продукцию с поврежденной поверхностью (трещинами, заусенцами, надрывами).

О предприятии

ООО «ПКФ УралЭнергоСнабМонтаж» производит кабельные короба (кабель-каналы) по нормам соответствующих стандартов. Продукция сертифицирована, проверена на качественные характеристики. Товар поставляется по всей России.
