Крышки лотка

Цена, руб: По запросу
  • Отсрочка платежа
    до 60 дней
  • Поставка от одного дня
  • Гарантия до 3-х
    лет
Запросить коммерческое предложение

Ответим в течение 15 минут

Крышка прямая

Крышки лотка тип КЛ

Технические характеристики крышки прямой КЛ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а
Ширина min 25
Ширина max 600
Высота min 25
Высота max 200
L от 2000 до 2500
Возможно индивидуальное изготовление.


Типоразмеры крышки прямой КЛ

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КЛ 50х15 2000 64,36 109,09 118,89
КЛ 50х15 2500 80,45 136,36 148,61
КЛ 60х15 2000 67,04 113,91 124,59
КЛ 60х15 2500 83,80 142,39 155,74
КЛ 75х15 2000 87,75 116,11 128,19 141,66 161,83
КЛ 75х15 2500 109,69 145,13 160,24 177,07 202,29
КЛ 100х15 2000 89,97 136,05 151,75 169,23 195,47
КЛ 100х15 2500 112,47 170,07 189,69 211,55 244,33
КЛ 150х15 2000 144,43 197,33 223,42 252,60 296,28
КЛ 150х15 2500 180,54 246,67 279,27 315,75 370,36
КЛ 200х15 2000 157,44 199,97 270,15 308,20 365,27
КЛ 200х15 2500 196,80 249,97 337,68 385,25 456,59
КЛ 250х15 2000 182,25 273,94 316,14 363,24 433,73
КЛ 250х15 2500 227,81 342,42 395,18 454,05 542,17
КЛ 300х15 2000 209,92 308,09 357,75 413,04 496,41
КЛ 300х15 2500 262,41 385,11 447,18 558,08 767,36
КЛ 400х15 2000 314,88 376,20 440,80 536,28 675,80
КЛ 400х15 2500 393,60 470,26 551,00 852,38 1070,38
КЛ 500х15 2000 444,33 523,81 612,34 745,10
КЛ 500х15 2500 555,41 654,76 765,43 931,38
КЛ 600х15 2000 512,45 606,86 771,29 942,12
КЛ 600х15 2500 640,57 758,57 964,12 1177,65


Чертеж

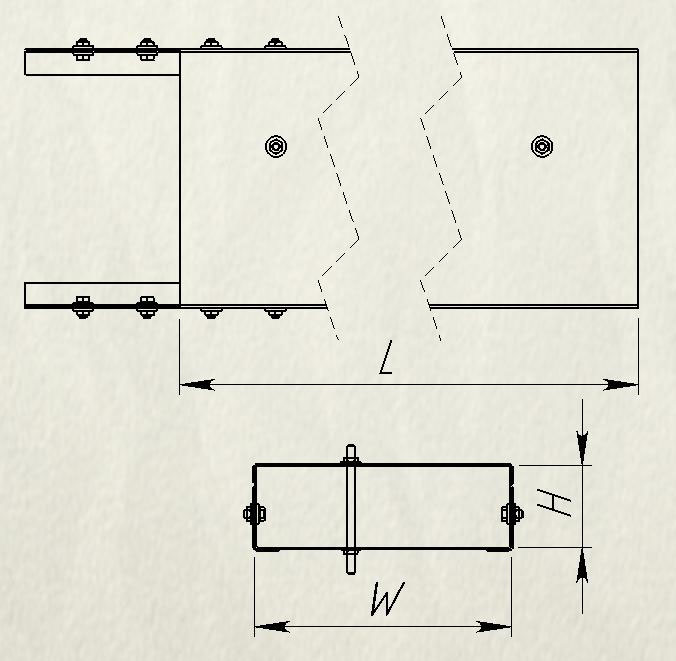

Схема крышки лотка КЛ



Крышки лотка прямые замковые

Технические характеристики крышки прямой замковой
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а
Ширина min 25
Ширина max 600
Высота min 25
Высота max 200
L от 2000 до 2500
Возможно индивидуальное изготовление.


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КЛЗ 50х15 2000 71,98 142,57 155,99 155,99 209,23
КЛЗ 50х15 2500 89,98 178,22 194,99 194,99 261,53
КЛЗ 100х15 2000 110,11 176,62 197,51 197,51 263,41
КЛЗ 100х15 2500 137,65 220,78 246,89 246,89 329,26
КЛЗ 200х15 2000 193,65 244,74 280,53 312,39 371,74
КЛЗ 200х15 2500 242,07 305,92 350,66 390,49 464,69
КЛЗ 300х15 2000 240,49 312,85 363,57 403,44 480,09
КЛЗ 300х15 2500 300,61 391,07 454,46 566,80 776,08
КЛЗ 400х15 2000 287,31 380,98 446,61 545,00 684,52
КЛЗ 400х15 2500 359,14 476,22 558,25 861,10 1068,20
КЛЗ 500х15 2000 479,61 583,10 699,25 872,01
КЛЗ 500х15 2500 599,51 728,87 874,06 1090,01
КЛЗ 600х15 2000 570,10 693,11 831,18 1036,54
КЛЗ 600х15 2500 712,63 866,39 1038,98 1295,67

Чертеж

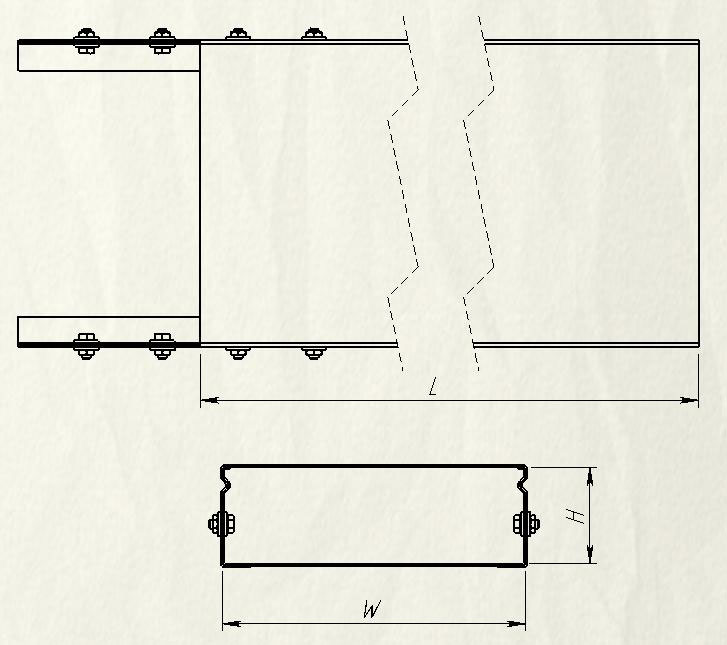

Схема крышки лотка КЛЗ

Крышка КЛМ

Крышки лотка КЛМ ОТ

Технические характеристики крышки КЛМ ОТ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 50 50
Высота max 50 200 200
a 50 180 250
Возможно индивидуальное изготовление.


Чертеж

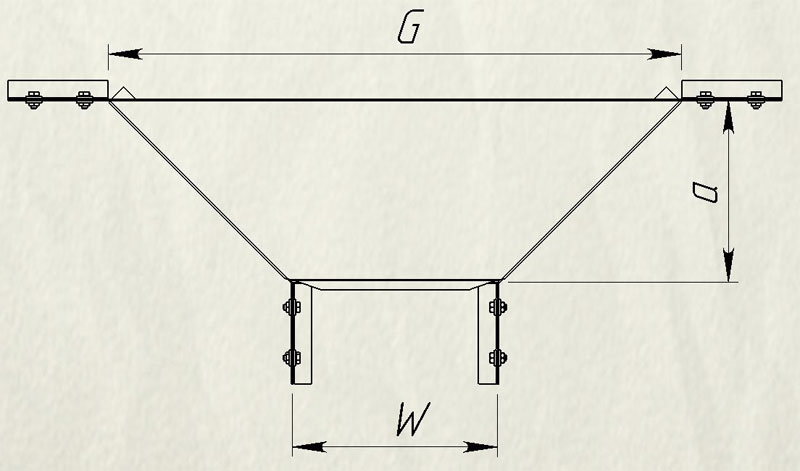

Чертеж крышки КЛМ ОТ

Крышка лотка КЛМ-П-П

Технические характеристики крышки КЛМ-П-П
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 от 50 от 100
Ширина W2 100 до 500 до 600
Высота min 25 50 50
Высота max 50 200 200
a 50 от 100 от200
Возможно индивидуальное изготовление


Чертеж

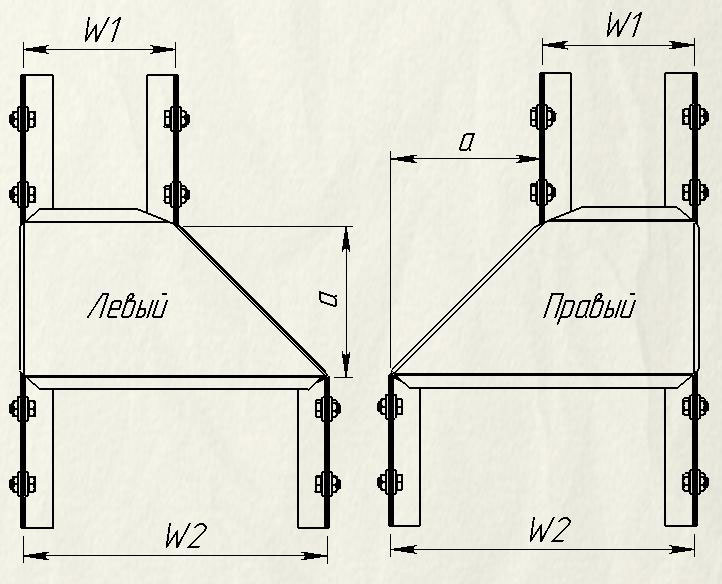

Чертеж крышки КЛМ П-П



Крышки лотка КЛМ П-Л

Технические характеристики крышки КЛМ П-Л
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина W1 25 от 50 от 100
Ширина W2 100 до 500 до 600
Высота min 25 50 50
Высота max 50 200 200
a 50 от 100 от 200
Возможно индивидуальное изготовление.


Чертеж

Чертеж крышки КЛМ П-Л

Крышки лотка КЛМ-П-В

Технические характеристики крышки КЛМ-П-В
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 от 50
Высота max 50 до 200
a 40 от 100 до 200
Возможно индивидуальное изготовление.


Чертеж

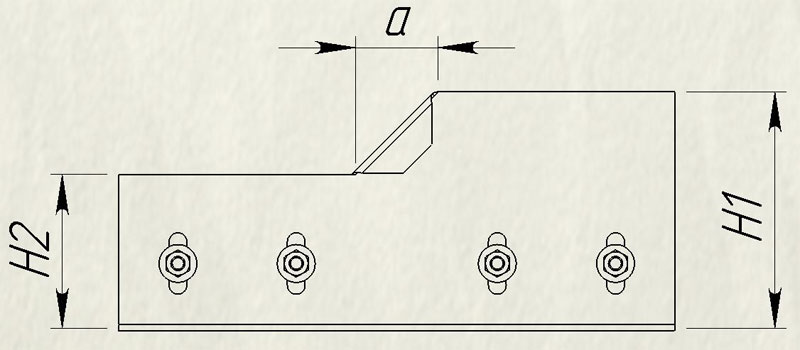

Чертеж крышки КЛМ П-В

Крышка КЛП, КЛС

Крышка лотка КЛП-90

Технические характеристики крышки КЛП-90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 50 50
Высота max 50 200 200
a 150 290 400
Возможно индивидуальное изготовление.


Чертеж

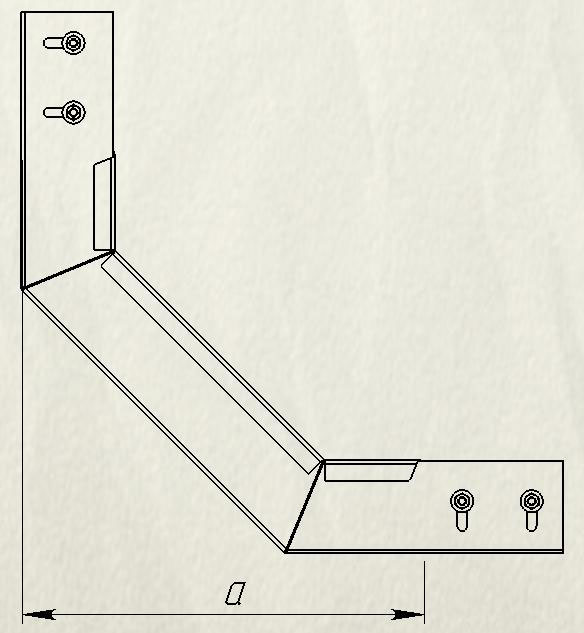

Чертеж крышки КЛП-90

Крышка лотка КЛП-135

Технические характеристики крышки КЛП-135
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 50 50
Высота max 50 200 200
a 120 120 120
b 85 85 85
Возможно индивидуальное изготовление.

Чертеж

Чертеж крышки КЛП-90

Крышки лотка КЛС-90

Технические характеристики крышки КЛС-90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 50
Высота max 50 200
a 150 290 400
Возможно индивидуальное изготовление


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КЛП/КЛС 50-90 76,08 77,65 80,16 82,47
КЛП/КЛС 60-90 77,17 79,44 82,34 85,19
КЛП/КЛС 75-90 79,24 81,23 84,52 87,92
КЛП/КЛС 100-90 92,05 95,93 100,20 104,48
КЛП/КЛС 150-90 98,86 104,24 110,64 116,94
КЛП/КЛС 200-90 96,28 103,28 111,88 120,47
КЛП/КЛС 250-90 123,74 132,93 156,03 158,18
КЛП/КЛС 300-90 155,10 167,89 199,79 200,59
КЛП/КЛС 400-90 212,68 233,21 277,51 286,74
КЛП/КЛС 500-90 234,48 259,77 309,12 326,59
КЛП/КЛС 600-90 256,28 286,34 340,74 366,45


Чертеж

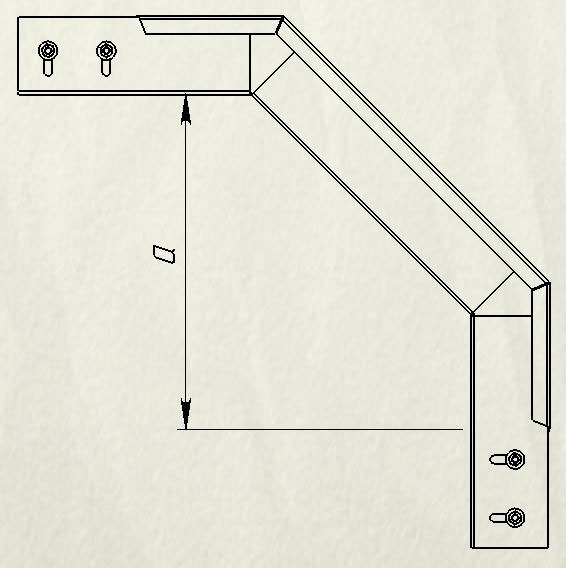

Чертеж крышки КЛС-90

Крышки лотка КЛС-135

Технические характеристики крышки КЛС-135
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 50 50
Высота max 50 200 200
a 120 120 120
b 85

Возможно индивидуальное изготовление.


Чертеж

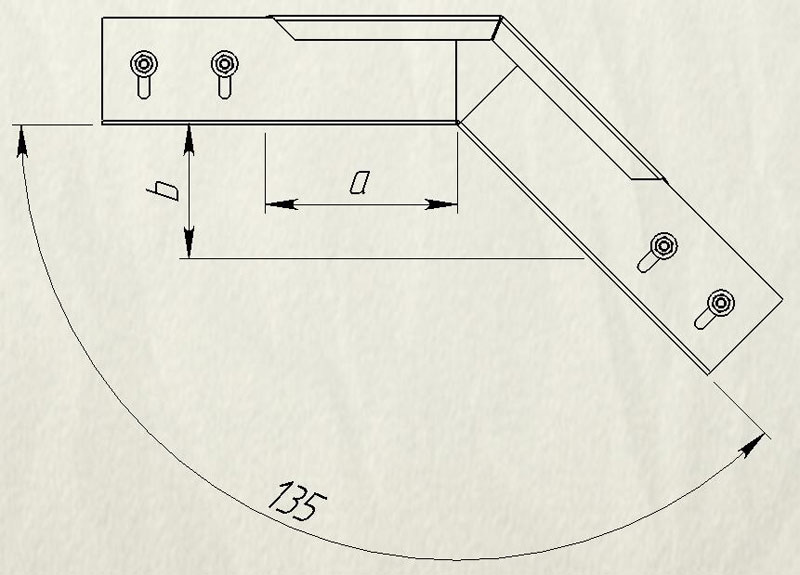

Чертеж крышки КЛС-135

Крышка КЛУ

Крышки лотка КЛУ-90

Технические характеристики крышки КЛУ-90
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 50 50
Высота max 50 200 200
a 50 137 200
Возможно индивидуальное изготовление.


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КЛУ 50-90 68,13 69,74 71,21 75,78
КЛУ 60-90 70,52 71,32 73,13 78,32
КЛУ 75-90 71,83 72,89 75,04 80,86
КЛУ 100-90 76,53 79,48 82,47 85,45
КЛУ 150-90 85,33 90,20 95,87 101,52
КЛУ 200-90 96,13 103,36 112,32 121,27
КЛУ 250-90 114,38 124,92 148,67 151,94
КЛУ 300-90 141,79 155,74 185,33 192,22
КЛУ 400-90 187,76 210,96 251,05 273,09
КЛУ 500-90 214,37 245,03 291,59 328,12
КЛУ 600-90 279,38 323,46 384,91 443,80


Чертеж

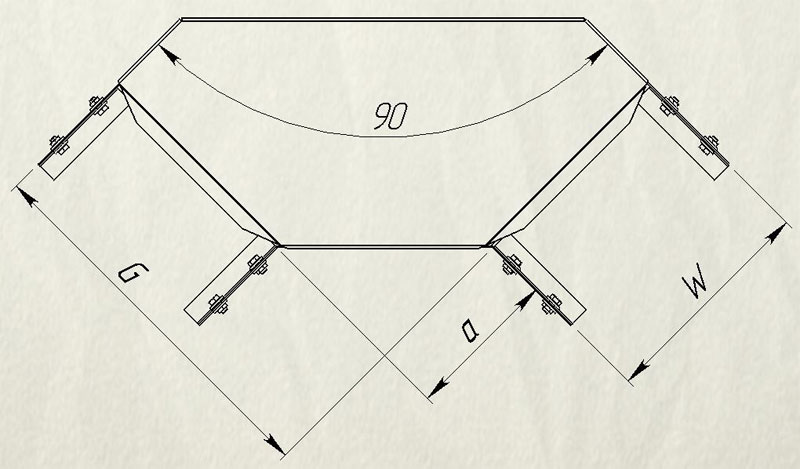

Чертеж крышки КЛУ-90

Крышки лотка КЛУ-135

Технические характеристики крышки КЛУ-135
Тип А, мм Масса, кг
Толщина 1,5 мм
КЛУ50-135 53 0.28
КЛУ75-135 78 0.41
КЛУ100-135 103 0.56
КЛУ150-135 153 0.92
КЛУ200-135 203 1.37
КЛУ250-135 253 1.9
КЛУ300-135 303 2.52
КЛУ400-135 403 4
КЛУ500-135 503 5.81
КЛУ600-135 603 7.95
Толщина 1,2 мм
КЛУ50-135 53 0.22
КЛУ75-135 78 0.33
КЛУ100-135 103 0.45
КЛУ150-135 153 0.74
КЛУ200-135 203 1.1
КЛУ250-135 253 1.52
КЛУ300-135 303 2.01
КЛУ400-135 403 3.2
КЛУ500-135 503 4.65
КЛУ600-135 603 6.36
Толщина 1,0 мм
КЛУ50-135 53 0.18
КЛУ75-135 78 0.27
КЛУ100-135 103 0.37
КЛУ150-135 153 0.62
КЛУ200-135 203 0.91
КЛУ250-135 253 1.27
КЛУ300-135 303 1.68
КЛУ400-135 403 2.66
КЛУ500-135 503 3.87
КЛУ600-135 603 5.3
Возможно индивидуальное изготовление.


Чертеж

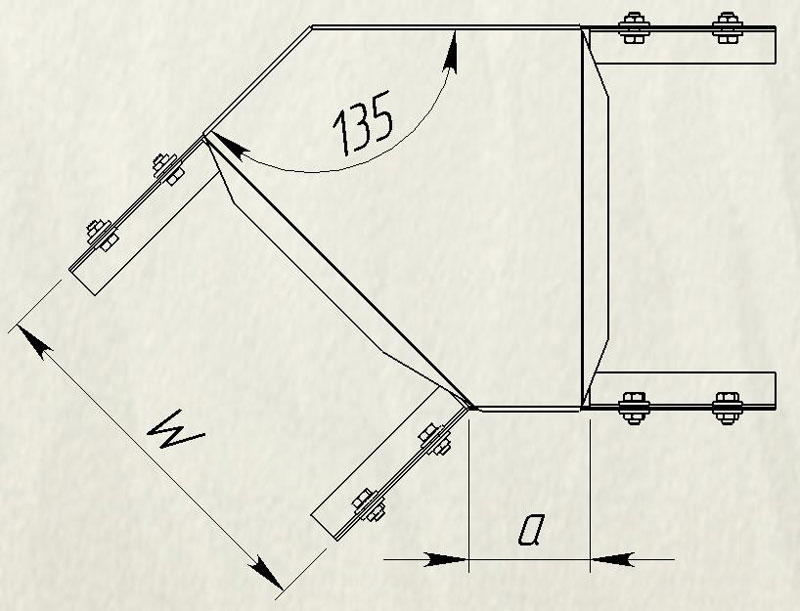

Чертеж крышки КЛУ-135

Крышка КЛК, КЛТ

Крышки лотка КЛК

Технические характеристики крышки КЛК
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 50 50
Высота max 50 200 200
a 50 137 200
Возможно индивидуальное изготовление.


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КЛК 50 89,65 98,62 106,42 116,13
КЛК 60 92,03 101,23 109,59 120,10
КЛК 75 94,38 103,82 112,75 124,05
КЛК 100 120,67 132,74 143,89 151,98 160,07
КЛК 150 132,84 146,13 160,22 172,38 184,56
КЛК 200 148,67 166,03 197,57 224,31
КЛК 250 161,45 180,53 214,83 231,37
КЛК 300 177,89 200,56 238,67 261,41
КЛК 400 215,01 245,81 292,51 329,30
КЛК 500 257,82 297,98 354,60 407,56
КЛК 600 336,92 392,78 467,41 545,82

Чертеж

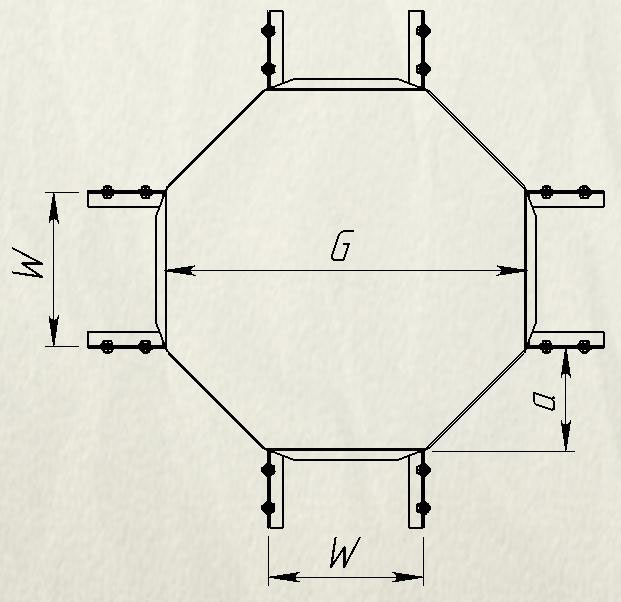

Чертеж крышки КЛК

Крышки лотка КЛТ

Технические характеристики крышки КЛТ
Размеры изготавливаемой продукции
Размеры Д, Ш, В, а R2 R3 R4
Ширина min 25 50 100
Ширина max 100 500 600
Высота min 25 50 50
Высота max 50 200 200
a 50 137 200
Возможно индивидуальное изготовление


Типоразмеры

Наименование
Цена, руб
Толщина металла, мм
0,55 0,8 1 1,2 1,5
КЛТ 50 64,97 71,47 75,08 78,98 82,87
КЛТ 60 70,57 77,62 81,68 84,21 86,74
КЛТ 75 72,98 80,28 85,82 88,21 90,61
КЛТ 100 76,14 83,76 88,29 92,41 98,98
КЛТ 150 82,28 90,51 98,30 108,00 117,70
КЛТ 200 0,00 110,23 120,55 143,47 158,34
КЛТ 250 0,00 134,58 147,77 175,85 182,25
КЛТ 300 0,00 163,98 181,98 216,56 229,61
КЛТ 400 0,00 200,54 226,55 269,59 296,46
КЛТ 500 0,00 232,28 266,05 316,60 357,68
КЛТ 600 0,00 265,81 307,73 366,21 422,18


Чертеж

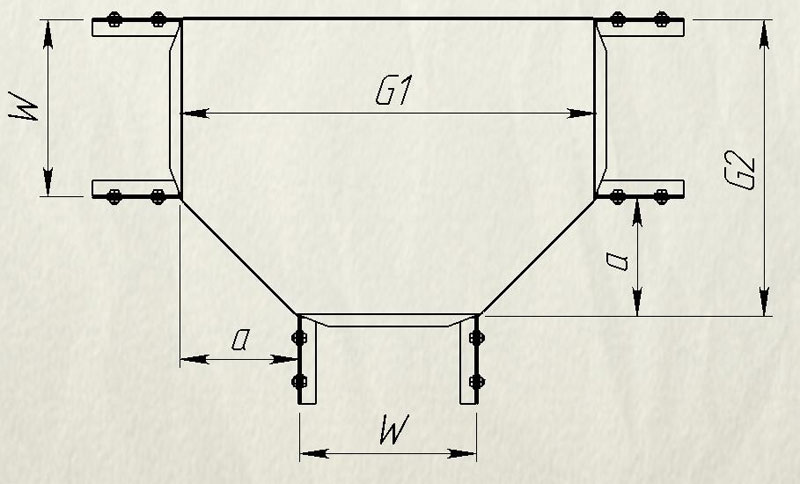

Чертеж крышки КЛТ

Описание

Применение крышек лотка

Металлоконструкции устанавливаются на кабельные лотки для защиты электропроводки от:

  • негативного воздействия внешних факторов;
  • механических повреждений;
  • ультрафиолета;
  • влаги, пыли, прочих загрязнений;
  • проникновения третьих лиц.

Характеристика

Приспособления изготавливаются из сертифицированных материалов в соответствии с отраслевыми стандартами. ПНД устанавливает размеры, чертежи, технические требования, методы испытаний.

Типы крышек:

  • прямые;
  • КЛМ;
  • КЛП, КЛС;
  • КЛУ;
  • КЛК, КЛТ.

Монтаж осуществляется простым защелкиванием, гайками, хомутами.

Контроль качества

Качественные характеристики товара проверяются двумя способами:

  • визуальной оценкой, с помощью которой проверяется соответствие изделия рабочим чертежам, отсутствие внешних повреждений (вмятин, сколов, трещин, заусенцев);
  • испытаниями на: вибропрочность, собираемость, ударную прочность, пожароопасность.

О предприятии

ООО «ПКФ УралЭнергоСнабМонтаж» производит электромонтажное оборудование согласно нормам стандартов. Поставки товара доступны по всей территории России. Продукция сертифицирована, проверена на технический уровень и точность исполнения. Запчасти имеют сертификаты, паспорта.
