Камера (ячейка) КСО-292

Цена, руб: По запросу
Запросить цену
у менеджера
  • Отсрочка платежа
    до 60 дней
  • Поставка от одного дня
  • Гарантия до 3-х
    лет
Запросить коммерческое предложение

Ответим в течение 15 минут

Скачать опросный лист

Описание

Ячейки КСО служат для комплектования распределительных приборов в электрических системах. Изделия служат частью распределительных устройств, контролирующих поток электроэнергии. КСО широко распространены во многих сферах:

  • в городских электросетях
  • распределительных линиях
  • в промышленном производстве

Все изделия производятся по государственным стандартам из сертифицированных материалов. Каждая ячейка перед поступлением в продажу проходит ряд испытаний на соответствие стандартам. Продукция проверяется на прочность материала, а также на стойкость к внешним нагрузкам. Кроме того, изделия не должны иметь ржавчины и прочих дефектов поверхности.

Ячейка КСО 292 укомплектована заземлителем, разъединителем и выключателем нагрузки. Устройство рассчитано на работу при температуре от - 40 С° до +40 С° и влажности < 80%. Климатические условия: «УХЛ4».

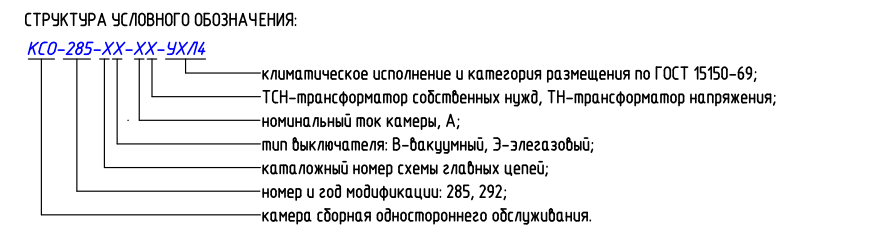

Структура условного обозначения

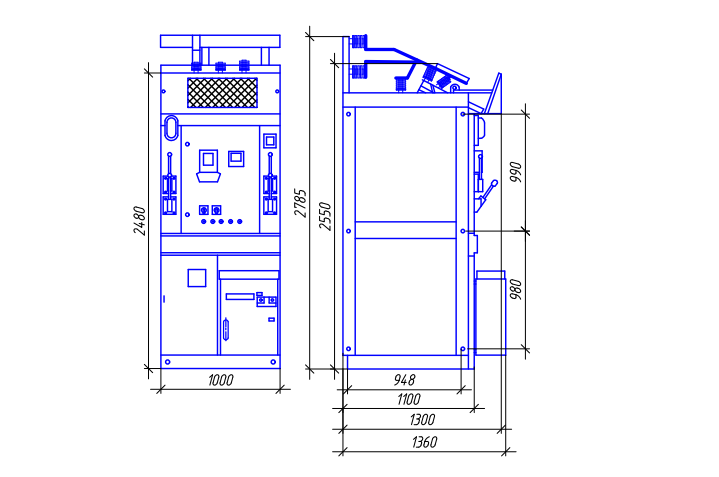

Габаритные размеры

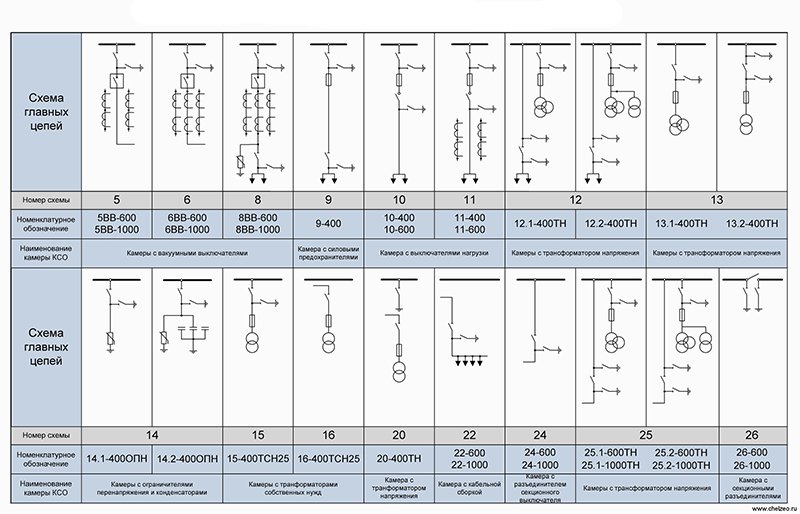

Схема

Основные характеристики КСО

Наименование параметра

Значение параметра

Номинальное напряжение (линейное). кВ

6;10

Номинальное рабочее напряжение (линейное), кВ

7.2;12

Номинальный ток главных цепей (кроме КСО с выкл.нагрузки), А

400; 630; 1000

Номинальный ток главных цепей КСО с выкл.нагрузки), А

400

Ток электродинамической стойкости, кА

51

Ток термической стойкости, кА

20

Номинальный ток отключения высоковольтного выключателями, кА

20

Номинальный ток отключения выключателями, кА

400

Время протекания тока термической стойкости , с

а) для камер на 400 и 600А

б) для камер на 1000А

в) для камер с выключателями нагрузки

2

3

1

Номинальный ток трансформаторов тока, А

50;75;100;150;200;300;
400;600;800;1000

Номинальный ток сборных шин, А

630;1000

Номинальный ток шинных мостов, А

630;1000

Номинальное напряжение вспомогательных цепей, В:

Цепи защиты, управления и сигнализации переменного тока

Цепи трансформаторов напряжения (защиты, измерения, учета, АВР)

Цепи освещения внутри камер

220

100

36

Ток плавкой вставки силового предохранителя, А

2;3;5;8;10;16;20

Температура окружающего воздуха (нижнее значение)

Для КСО без установки обогрева счетчиков

Для КСО с установкой обогрева счетчиков

+40°С

+1°

-40°С

Климатическое исполнение и категория размещения

УХЛ4
