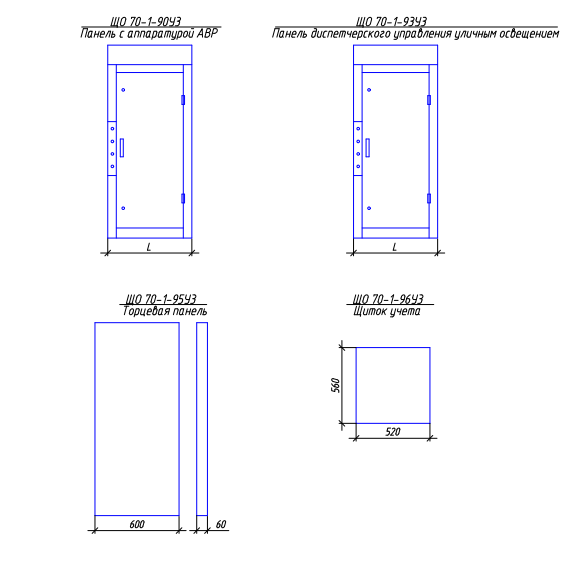

Система линейной панели ЩО-70 включает в себя следующее оборудование:
Изготовление данной конструкции происходит в строгом соответствии с нормами ГОСТов. Комплектация собирается с учетом подвида панели и требований, актуальных для сборки оборудования.
| Тип панели | Обозначение | Наименование |
|---|---|---|
| ЩО-70-01У3 |
FU1…FU6 FU7…FU12 PA1, PA2 PA3, PA4 QS3, QS4 TA1, TA2 TA3, TA4 |
Предохранитель 100А Предохранитель 250А Амперметр 100/5А Амперметр 200/5А Разъединитель 100А Разъединитель 250А Трансформатор тока 100/5А Трансформатор тока 200/5А |
| ЩО-70-02У3 |
FU1…FU12 PA1…PA4 QS1…QS4 TA1…TA4 |
Предохранитель 250А Амперметр 200/5А Разъединитель 250А Трансформатор тока 200/5А |
| ЩО-70-03У3 |
FU1…FU6 FU7…FU12 PA1, PA2 PA3, PA4 QS3, QS4 TA1, TA2 TA3, TA4 |
Предохранитель 400А Предохранитель 250А Амперметр 400/5А Амперметр 200/5А Разъединитель 400А Разъединитель 250А Трансформатор тока 400/5А Трансформатор тока 200/5А |
| ЩО-70-04У3 |
FU1…FU3 PA1 QS TA1… TA3 |
Предохранитель 600А Амперметр 600/5А Разъединитель 600А Трансформатор тока 600/5А |
| ЩО-70-05У3 |
PA1…PA6 QF1…QF6 QS1…QS2 TA1…TA3 |
Амперметр 100/5А Выключатель автоматический 100А Разъединитель 400А Трансформатор тока 100/5А |
| ЩО-70-06У3 | ||
| ЩО-70-07У3 |
PA1…PA4 QF1…QF2 QS1…QS2 TA1…TA4 |
Амперметр 200/5А Выключатель автоматический 250А Разъединитель 600А Трансформатор тока 200/5А |
| ЩО-70-08У3 | ||
| ЩО-70-09У3 |
PA1…PA2 QF1…QF2 QS1…QS2 TA1…TA4 |
Амперметр 600/5А Выключатель автоматический 630А Разъединитель 600А Трансформатор тока 600/5А |
| ЩО-70-10У3 | ||
| ЩО-70-11У3 |
PA1…PA3 QF1…QF4 QS TA1…TA3 PI |
Амперметр 100/5А Выключатель автоматический 100А Разъединитель 400А Трансформатор тока 100/5А Счетчик трехфазный 5А |
| ЩО-70-12У3 | ||
| ЩО-70-13У3 |
PA1…PA6 QF1…QF6 TA1…TA6 |
Амперметр 100/5А Выключатель автоматический 100А Трансформатор тока 100/5А |
| ЩО-70-14У3 | ||
| ЩО-70-15У3 |
PA1…PA4 QF1…QF4 TA1…TA4 |
Амперметр 200/5А Выключатель автоматический 250А Трансформатор тока 200/5А |
| ЩО-70-16У3 | ||
| ЩО-70-18У3 |
PA1…PA2 QF1…QF2 TA1…TA2 |
Амперметр 600/5А Выключатель автоматический 600А Трансформатор тока 600/5А |
| ЩО-70-19У3 | ||
| ЩО-70-20У3 |
PA1…PA3 QF1…QF4 TA1…TA3 PI |
Амперметр 400/5А Выключатель автоматический 100А Трансформатор тока 400/5А Счетчик трехфазный 5А |
| ЩО-70-21У3 | ||
| ЩО-70-23У3 |
PA QF QS TA |
Амперметр 400/5А Выключатель автоматический 1000А Разъединитель 1000А Трансформатор тока 1000/5А |
| ЩО-70-24У3 |
PA QF QS TA |
Амперметр 400/5А Выключатель автоматический 400А Разъединитель 400А Трансформатор тока 400/5А |
